ГБО 4 покоління: будова, обслуговування і несправності
Віктор ГнатюкАвтомеханік-діагност
· 3 хв читання
Зміст
ГБО 4 покоління — найпоширеніший сьогодні тип газобалонного обладнання для інжекторних авто. На відміну від старих систем зі змішувачем, воно подає газ окремими форсунками в кожен циліндр, а газовий блок керування підлаштовується під роботу штатної бензинової електроніки. Завдяки цьому втрата потужності невелика, а «хлопки» у впуску практично зникли. Розбираємо будову, правила експлуатації та типові несправності з підказками, що робити.
Як працює газобалонне обладнання 4 покоління

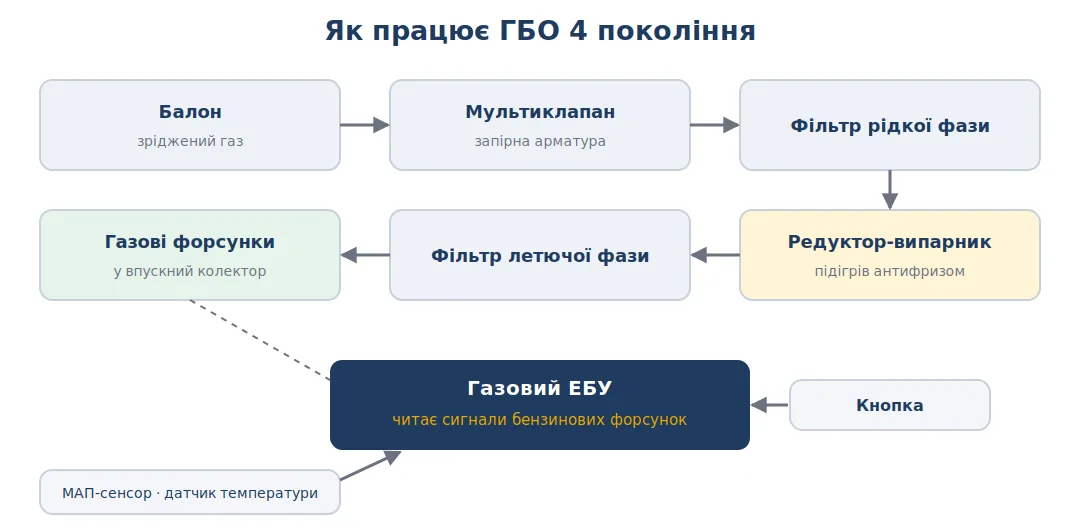

Газ зберігається в балоні в рідкому стані, проходить через мультиклапан і фільтр рідкої фази до редуктора-випарника. Там він підігрівається антифризом із системи охолодження, переходить у газоподібний стан і після фільтра летючої фази надходить до газових форсунок.
Головна ідея четвертого покоління — газовий ЕБУ «читає» сигнали, які штатний блок подає на бензинові форсунки, і за ними розраховує час відкриття газових. Бензинова електроніка при цьому продовжує працювати за своїми картами й не «помічає» заміни палива. Для точного дозування газовий блок використовує МАП-сенсор тиску та датчики температури газу й редуктора.
З чого складається система
| Вузол | Функція |
|---|---|
| Балон | зберігає зріджений газ, найчастіше тороїдальний на місці запаски |
| Мультиклапан | запірна арматура, датчик рівня, запобіжні клапани |
| Фільтр рідкої фази | очищає газ до редуктора |
| Редуктор-випарник | переводить газ у газоподібний стан і стабілізує тиск |
| Фільтр летючої фази | затримує дрібні частки перед форсунками |
| Газові форсунки | дозовано впорскують газ у впускний колектор |
| Газовий ЕБУ, МАП-сенсор, кнопка | керування, контроль тиску, перемикання палива |
Кнопка та перемикання бензин — газ
Двигун запускається на бензині. Коли антифриз у редукторі прогріється приблизно до 30–40 °C, система автоматично перемикається на газ — це чути по короткій зміні звуку й видно за індикатором кнопки. Такий алгоритм захищає редуктор від замерзання та забезпечує стабільне випаровування газу.
Аварійний запуск на газу передбачений, але користуватися ним постійно не варто: холодний редуктор погано випаровує газ, суміш збіднюється, а клапани двигуна перегріваються.
«Більшість проблем із ГБО 4 я бачу не через поломки, а через пропущене обслуговування: забиті фільтри та збите калібрування. Газ не прощає занедбаності так само, як бензин», — Віктор Гнатюк, автомеханік-діагност.
Обслуговування ГБО 4 покоління
Регламент залежить від виробника обладнання, але загальні правила такі:
- Міняйте фільтри рідкої та летючої фази приблизно кожні 10–15 тис. км.
- Перевіряйте калібрування газового ЕБУ після заміни фільтрів, форсунок чи ремонту двигуна.
- Стежте за рівнем і станом антифризу — від нього залежить підігрів редуктора.
- Періодично зливайте конденсат і смоли з редуктора, якщо конструкція це передбачає.
- Раз на рік проводьте діагностику форсунок і перевірку герметичності системи.
- Не їздьте постійно з майже порожнім бензобаком: бензонасос охолоджується паливом.
Балон має обмежений строк служби й підлягає періодичному переосвідченню — строки вказані в його паспорті.
Несправності ГБО 4: симптом, причина, що робити
| Симптом | Можлива причина | Що робити |
|---|---|---|
| Не перемикається на газ | недостатній прогрів, датчик температури, запобіжник, кнопка | перевірити антифриз і датчик, запобіжник, прочитати помилки ЕБУ |
| Смикання й провали на газу | забиті фільтри, форсунки, збите калібрування | замінити фільтри, почистити форсунки, відкалібрувати |
| Сам перемикається на бензин | низький тиск газу, закінчується газ, несправний МАП-сенсор | перевірити рівень, тиск, МАП-сенсор |
| Запах газу | негерметичні з'єднання, мультиклапан | зупинитися, перекрити газ, звернутися на СТО |
| Висока витрата газу | калібрування, форсунки, датчик кисню | діагностика та калібрування |
| Замерзає редуктор | мала циркуляція антифризу, повітряна пробка | перевірити систему охолодження |
«Запах газу в салоні — не привід доїхати до кінця поїздки. Перемкніться на бензин, перекрийте газ на мультиклапані й їдьте на СТО», — Віктор Гнатюк.
ГБО 4 чи ГБО 5 покоління
У п'ятому поколінні газ упорскується в рідкій фазі без редуктора-випарника. Такі системи дозволяють запуск на газу навіть узимку й краще підходять для моторів із безпосереднім упорскуванням, але коштують помітно дорожче й менш поширені в сервісах.
| Параметр | ГБО 4 | ГБО 5 |
|---|---|---|
| Фаза газу | газоподібна | рідка |
| Редуктор-випарник | є | немає |
| Запуск | на бензині | можливий на газу |
| Сервіс і запчастини | поширені | вибір менший |
Як отримати максимум від ГБО 4 покоління
Встановлюйте обладнання в сервісі, який дає гарантію й оформлює документи для реєстрації змін у конструкції, та дотримуйтеся регламенту заміни фільтрів і калібрування. Тоді ГБО 4 покоління окупається й працює без помітної різниці з бензином.
Оскільки редуктор гріється від системи охолодження, стежте за тим, щоб у ній був правильний клас антифризу.
Питання та відповіді
Коли ГБО 4 покоління перемикається на газ?
Після прогріву редуктора приблизно до 30–40 °C. Точна температура задається в налаштуваннях газового блоку.
Як часто міняти фільтри ГБО?
Зазвичай кожні 10–15 тис. км, але орієнтуйтеся на рекомендації виробника обладнання та якість газу.
Чи шкодить газ двигуну?
За правильного налаштування й обслуговування — ні. Проблеми з клапанами виникають переважно через збіднену суміш, збите калібрування або постійний запуск на холодному газу.
Чим ГБО 4 відрізняється від ГБО 5?
У ГБО 5 газ упорскується в рідкій фазі без редуктора-випарника, тож авто може запускатися на газу. Така система дорожча й менш поширена.
