ГБО 4 поколения — самый распространённый сегодня тип газобаллонного оборудования для инжекторных авто. В отличие от старых систем со смесителем, оно подаёт газ отдельными форсунками в каждый цилиндр, а газовый блок управления подстраивается под работу штатной бензиновой электроники. Благодаря этому потеря мощности небольшая, а «хлопки» во впуске практически исчезли. Разбираем устройство, правила эксплуатации и типичные неисправности с подсказками, что делать.
Как работает газобаллонное оборудование 4 поколения

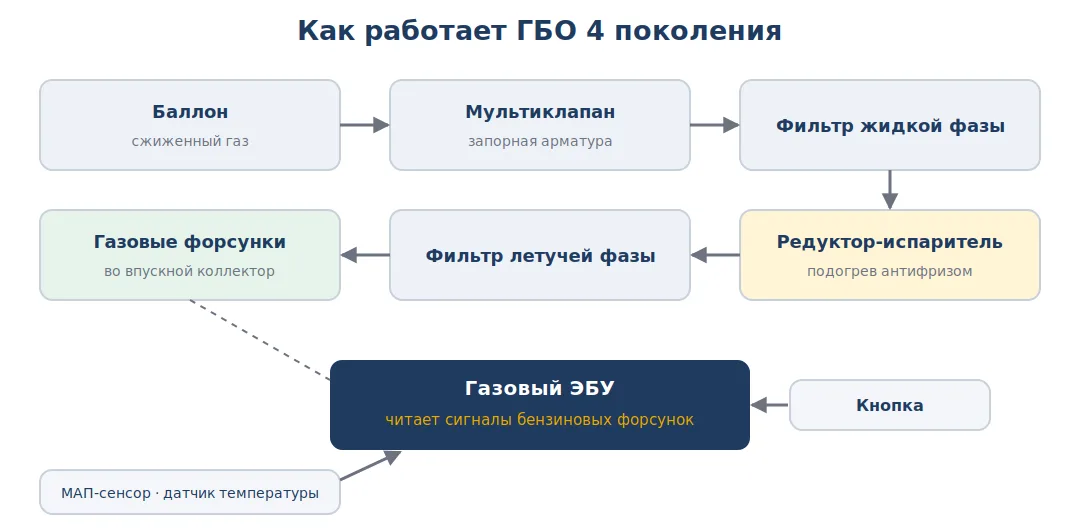

Газ хранится в баллоне в жидком состоянии, проходит через мультиклапан и фильтр жидкой фазы к редуктору-испарителю. Там он подогревается антифризом из системы охлаждения, переходит в газообразное состояние и после фильтра летучей фазы поступает к газовым форсункам.
Главная идея четвёртого поколения — газовый ЭБУ «читает» сигналы, которые штатный блок подаёт на бензиновые форсунки, и по ним рассчитывает время открытия газовых. Бензиновая электроника при этом продолжает работать по своим картам и не «замечает» замены топлива. Для точного дозирования газовый блок использует МАП-сенсор давления и датчики температуры газа и редуктора.
Из чего состоит система
| Узел | Функция |
|---|---|

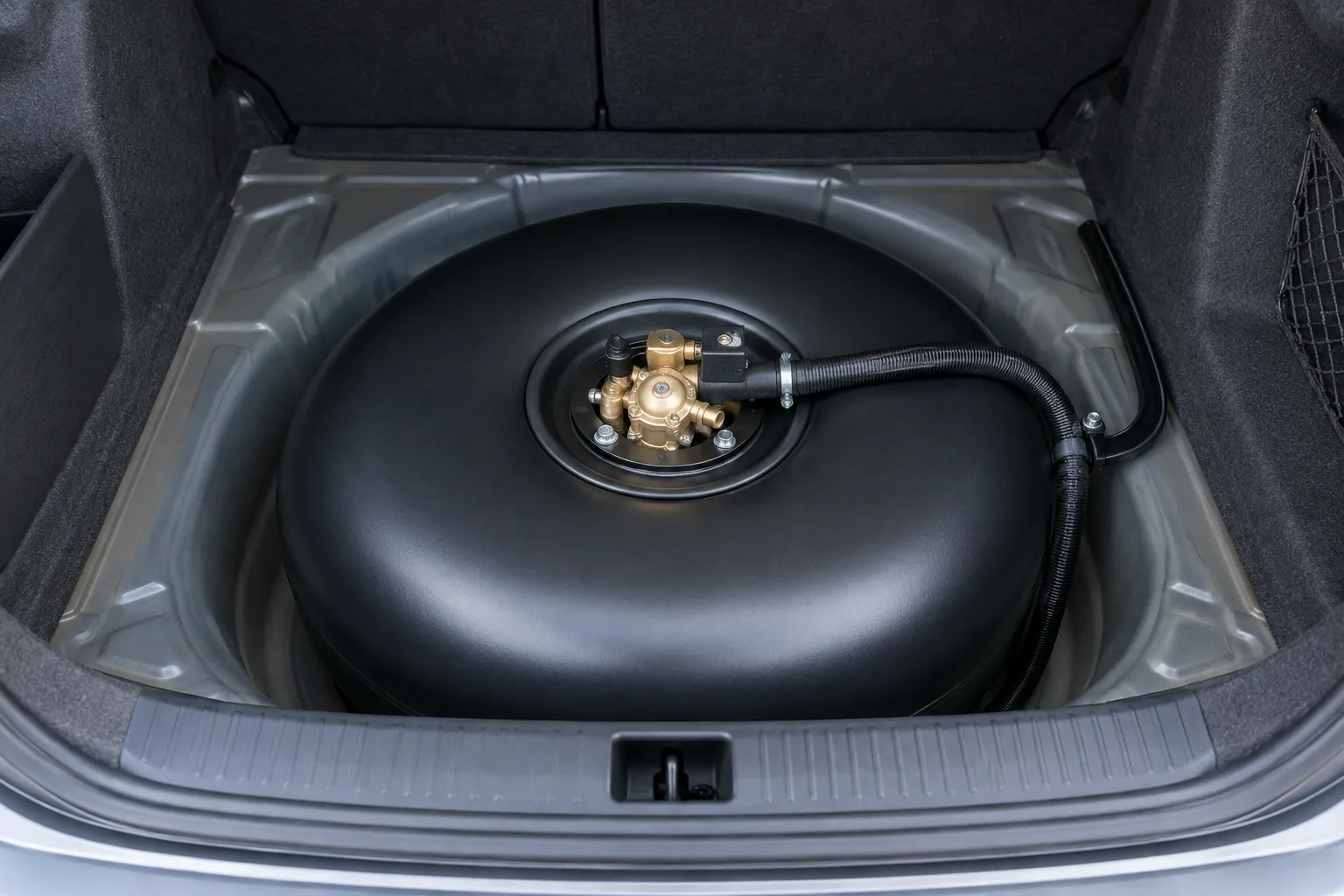

| Баллон | хранит сжиженный газ, чаще всего тороидальный на месте запаски |
| Мультиклапан | запорная арматура, датчик уровня, предохранительные клапаны |
| Фильтр жидкой фазы | очищает газ до редуктора |

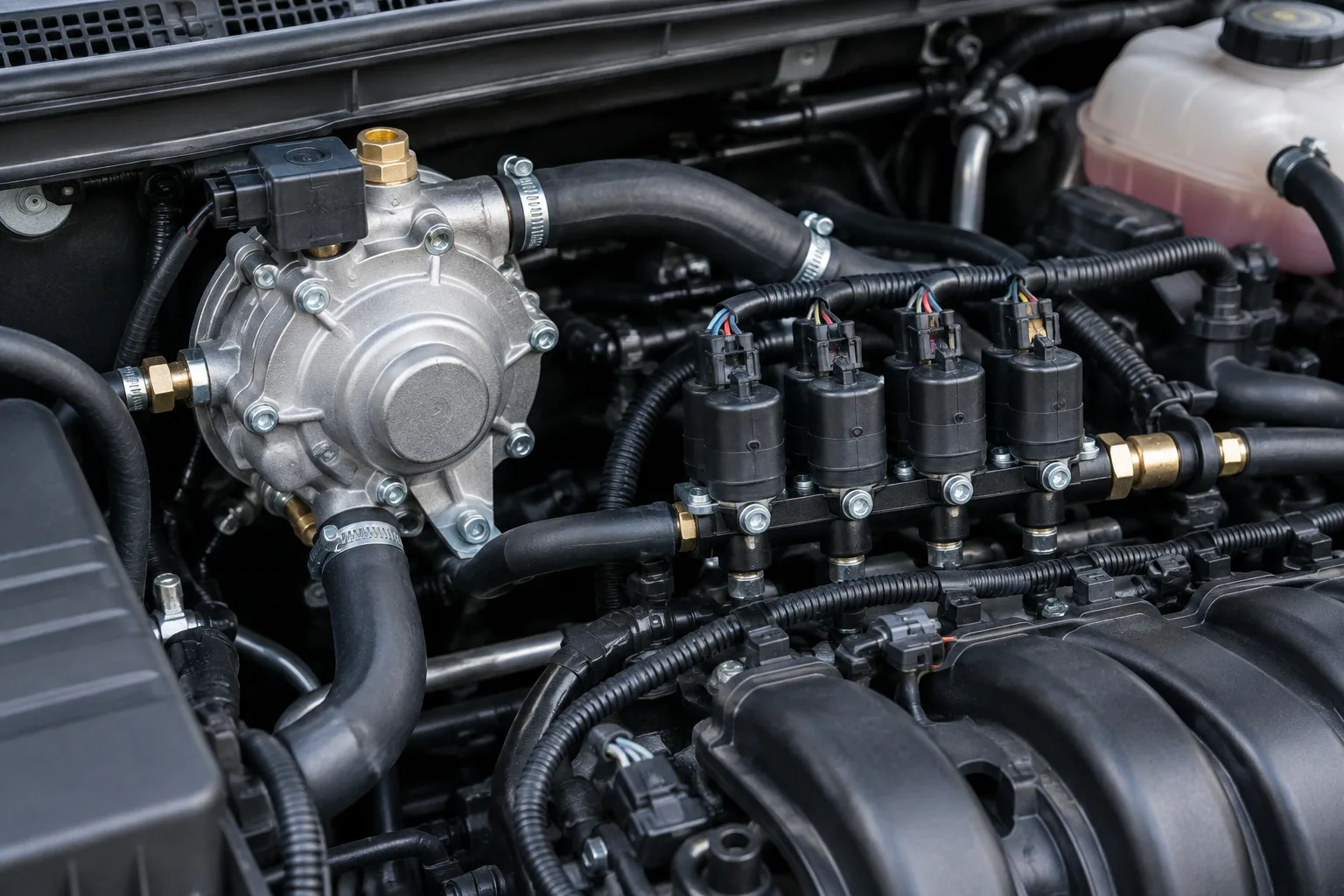

| Редуктор-испаритель | переводит газ в газообразное состояние и стабилизирует давление |
| Фильтр летучей фазы | задерживает мелкие частицы перед форсунками |
| Газовые форсунки | дозированно впрыскивают газ во впускной коллектор |
| Газовый ЭБУ, МАП-сенсор, кнопка | управление, контроль давления, переключение топлива |
Кнопка и переключение бензин — газ
Двигатель запускается на бензине. Когда антифриз в редукторе прогреется примерно до 30–40 °C, система автоматически переключается на газ — это слышно по короткой смене звука и видно по индикатору кнопки. Такой алгоритм защищает редуктор от замерзания и обеспечивает стабильное испарение газа.
Аварийный запуск на газу предусмотрен, но пользоваться им постоянно не стоит: холодный редуктор плохо испаряет газ, смесь обедняется, а клапаны двигателя перегреваются.
«Большинство проблем с ГБО 4 я вижу не из-за поломок, а из-за пропущенного обслуживания: забитых фильтров и сбитой калибровки. Газ не прощает запущенности так же, как бензин», — Виктор Гнатюк, автомеханик-диагност.
Обслуживание ГБО 4 поколения
Регламент зависит от производителя оборудования, но общие правила такие:

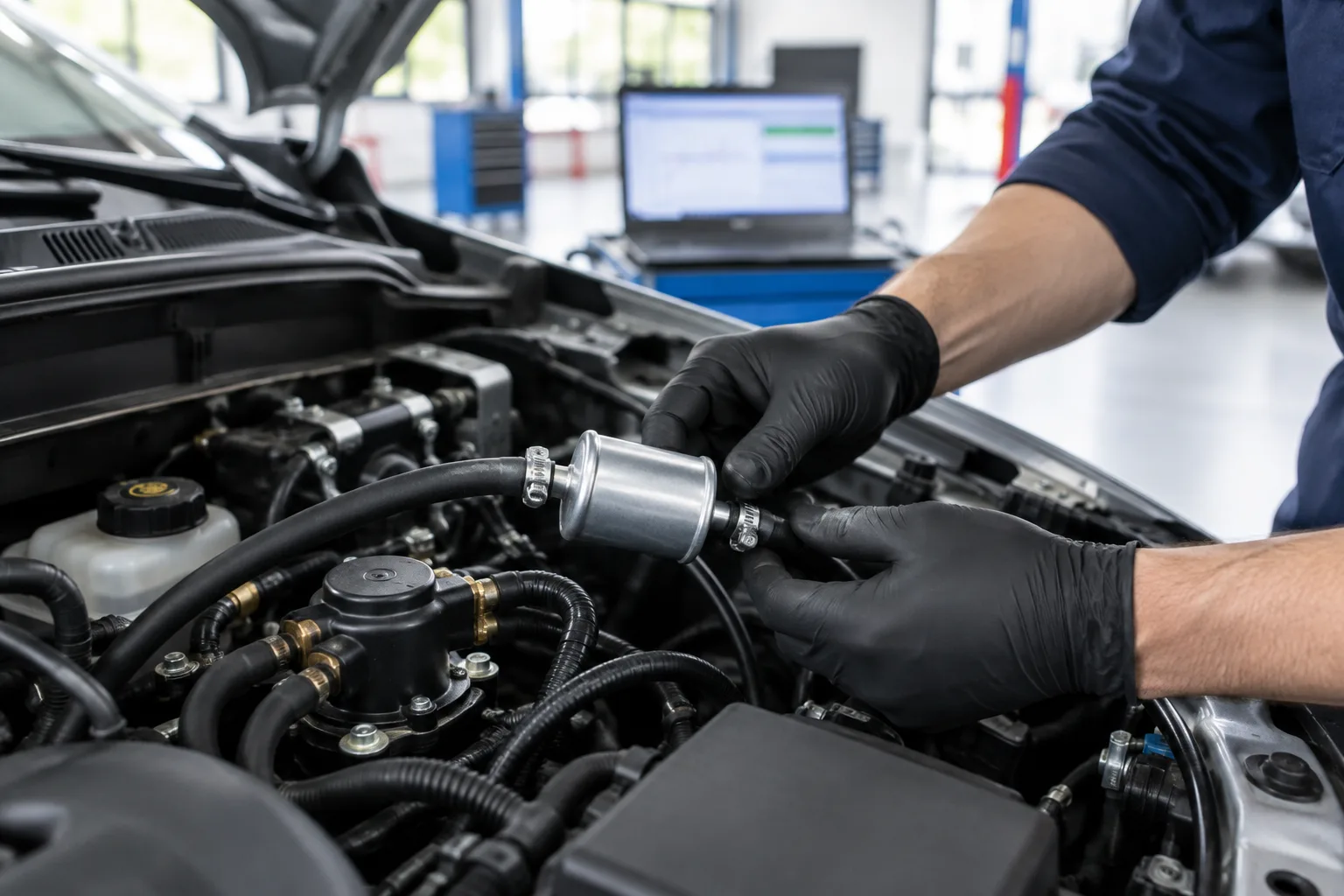

- Меняйте фильтры жидкой и летучей фазы примерно каждые 10–15 тыс. км.
- Проверяйте калибровку газового ЭБУ после замены фильтров, форсунок или ремонта двигателя.
- Следите за уровнем и состоянием антифриза — от него зависит подогрев редуктора.
- Периодически сливайте конденсат и смолы из редуктора, если конструкция это предусматривает.
- Раз в год проводите диагностику форсунок и проверку герметичности системы.
- Не ездите постоянно с почти пустым бензобаком: бензонасос охлаждается топливом.
Баллон имеет ограниченный срок службы и подлежит периодическому переосвидетельствованию — сроки указаны в его паспорте.
Неисправности ГБО 4: симптом, причина, что делать
| Симптом | Возможная причина | Что делать |
|---|---|---|
| Не переключается на газ | недостаточный прогрев, датчик температуры, предохранитель, кнопка | проверить антифриз и датчик, предохранитель, прочитать ошибки ЭБУ |
| Подёргивания и провалы на газу | забитые фильтры, форсунки, сбитая калибровка | заменить фильтры, почистить форсунки, откалибровать |
| Сам переключается на бензин | низкое давление газа, заканчивается газ, неисправный МАП-сенсор | проверить уровень, давление, МАП-сенсор |
| Запах газа | негерметичные соединения, мультиклапан | остановиться, перекрыть газ, обратиться на СТО |
| Высокий расход газа | калибровка, форсунки, датчик кислорода | диагностика и калибровка |
| Замерзает редуктор | слабая циркуляция антифриза, воздушная пробка | проверить систему охлаждения |
«Запах газа в салоне — не повод доехать до конца поездки. Переключитесь на бензин, перекройте газ на мультиклапане и езжайте на СТО», — Виктор Гнатюк.
ГБО 4 или ГБО 5 поколения
В пятом поколении газ впрыскивается в жидкой фазе без редуктора-испарителя. Такие системы позволяют запуск на газу даже зимой и лучше подходят для моторов с непосредственным впрыском, но стоят заметно дороже и реже встречаются в сервисах.
| Параметр | ГБО 4 | ГБО 5 |
|---|---|---|
| Фаза газа | газообразная | жидкая |
| Редуктор-испаритель | есть | нет |
| Запуск | на бензине | возможен на газу |
| Сервис и запчасти | распространены | выбор меньше |
Как получить максимум от ГБО 4 поколения
Устанавливайте оборудование в сервисе, который даёт гарантию и оформляет документы для регистрации изменений в конструкции, и соблюдайте регламент замены фильтров и калибровки. Тогда ГБО 4 поколения окупается и работает без заметной разницы с бензином.
Популярные вопросы
Когда ГБО 4 поколения переключается на газ?
После прогрева редуктора примерно до 30–40 °C. Точная температура задаётся в настройках газового блока.
Как часто менять фильтры ГБО?
Обычно каждые 10–15 тыс. км, но ориентируйтесь на рекомендации производителя оборудования и качество газа.
Вредит ли газ двигателю?
При правильной настройке и обслуживании — нет. Проблемы с клапанами возникают в основном из-за обеднённой смеси, сбитой калибровки или постоянного запуска на холодном газу.
