Сайлентблок: що це, як перевірити і коли міняти

Сайлентблок (англ. silent block) — віброізолятор підвіски, у якому дві металеві втулки та еластичний шар з’єднані між собою; шар буває гумовим або поліуретановим. Його функції — гасіння ударних навантажень та ізоляція вібрацій у важелях, підрамниках і балках. Шарнір міняють одразу після виявлення тріщини у гумовій вставці, а хоча б два симптоми зносу — привід для перевірки.

Що таке сайлентблок і де він встановлений

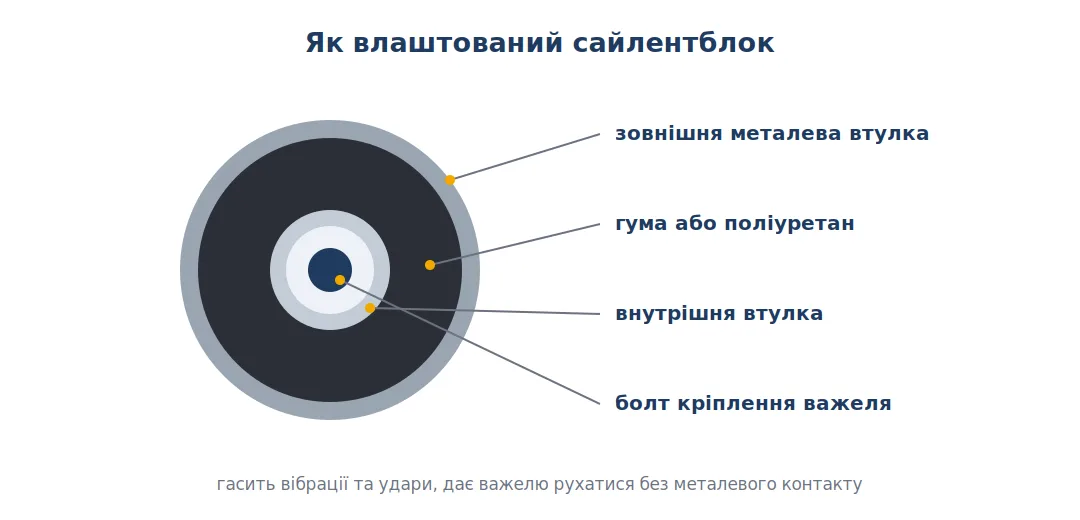

Конструктивно це шарнір, у якому дві металеві втулки та пружний елемент між ними з’єднують рухомі частини підвіски. Пружний прошарок допускає переміщення деталей під навантаженням, тому важіль може працювати без жорсткого металевого з’єднання з опорою.

Як працюють втулки та еластичний шар

Через внутрішню втулку проходить болт кріплення до кронштейна кузова чи підрамника, а зовнішню запресовують в отвір важеля. Між ними працює гума чи поліуретан: під час руху важеля шар деформується й повертається до початкової форми, гасить удари й вібрації та компенсує переміщення деталей підвіски.

Таке з’єднання допомагає зберігати положення важелів і зменшує навантаження на сусідні елементи підвіски. Пружний шар також поглинає вібрації та зменшує шум, який інакше передавався б через кріплення на кузов.

У яких вузлах шукати шарнір

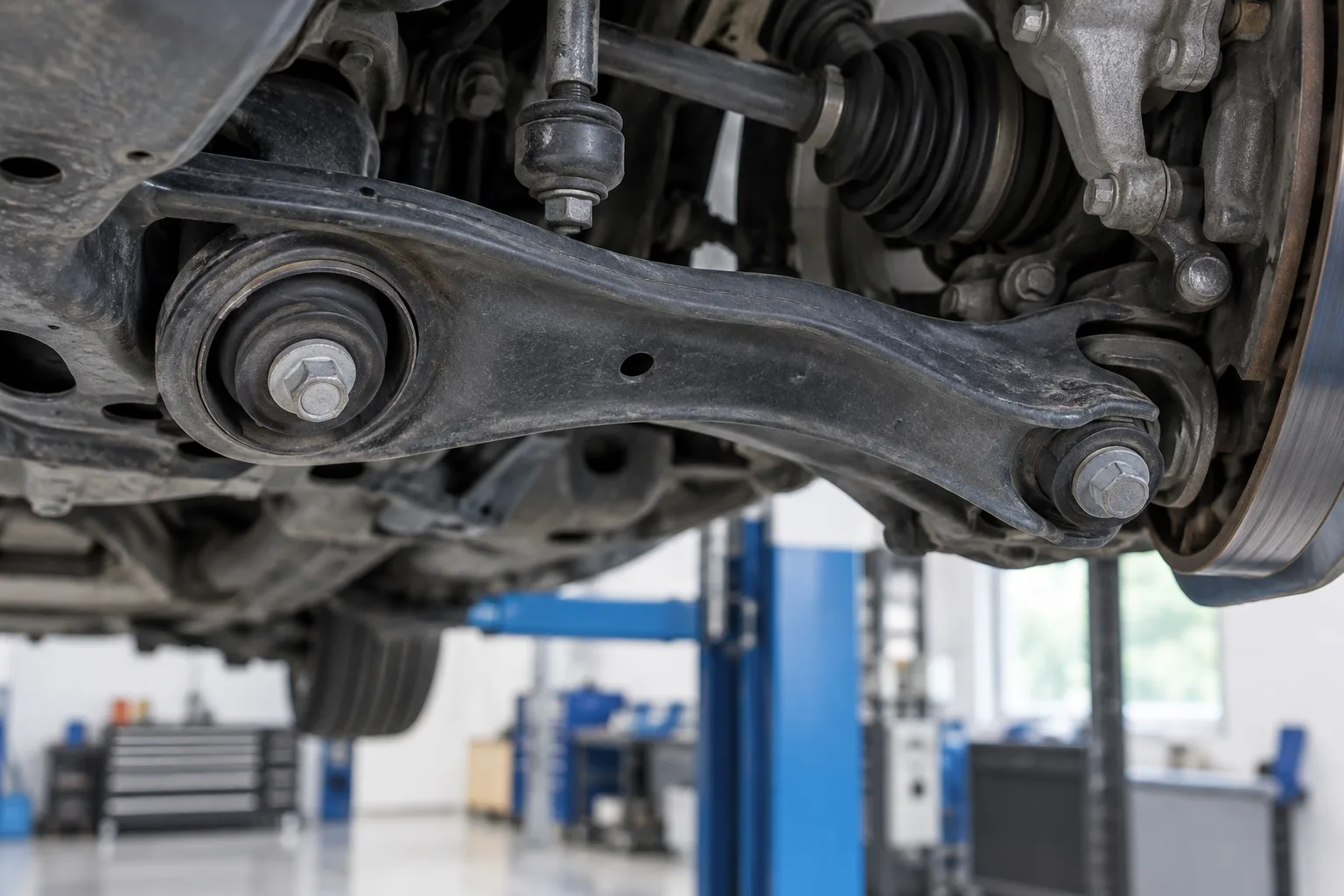

Такі шарніри встановлюють у передніх і задніх важелях підвіски, підрамниках та балках. Тому назва запчастини часто містить місце встановлення: наприклад, сайлентблок переднього важеля або задньої балки.

Навіть на одному важелі місця кріплення відрізняються формою та розмірами. Під час огляду називайте конкретний вузол — передній важіль, задній важіль чи підрамник, — щоб співвіднести помічений дефект із потрібною деталлю.

Які ознаки вказують на зношений сайлентблок

На нерівностях зношення може проявлятися стуком або скрипом. Серед інших ознак — відведення автомобіля вбік і нерівномірне стирання шин.

Окремий звук не показує, який саме шарнір несправний: подібні прояви можливі й біля амортизаторів. Важливі місце появи стуку, поведінка автомобіля та стан еластичного шару під час огляду:

«Стук на нерівності підказує, де почати огляд, а стан еластичного шару показує, чи потрібна заміна.»

— Віктор Гнатюк, автомеханік-діагност

Як змінюється поведінка автомобіля

Зношений шарнір може супроводжуватися погіршенням курсової стійкості: автомобіль «плаває» дорогою. У поворотах водій може відчувати зниження керованості та мляву реакцію підвіски.

Коли положення важеля змінюється через люфт, можуть змінитися й кути встановлення коліс. Знос протектора тоді — наслідок зміщення важеля, тож нова шина без ремонту підвіски зноситься так само.

Як перевірити сайлентблок і коли його міняти

Огляд проводять на оглядовій ямі чи підйомнику, починаючи з кріплення важеля, балки або підрамника, звідки ймовірно надходить звук. Еластичний шар і місце його прилягання до металевих втулок спершу очищують від бруду, бо бруд може приховувати тріщини. Люфт перевіряють монтуванням: важіль підважують відносно кронштейна й дивляться, чи зміщується внутрішня втулка відносно зовнішньої.

Перевіряйте в такому порядку:

1. Визначте, біля якого колеса або кріплення виникає стук чи скрип.
2. Огляньте еластичний шар на тріщини, розриви та відшарування від втулки.
3. Оцініть, чи є значний люфт шарніра та чи зберігається положення важеля.
4. Зіставте результат огляду з відведенням автомобіля вбік і характером зносу шин.

Які пошкодження видно під час огляду

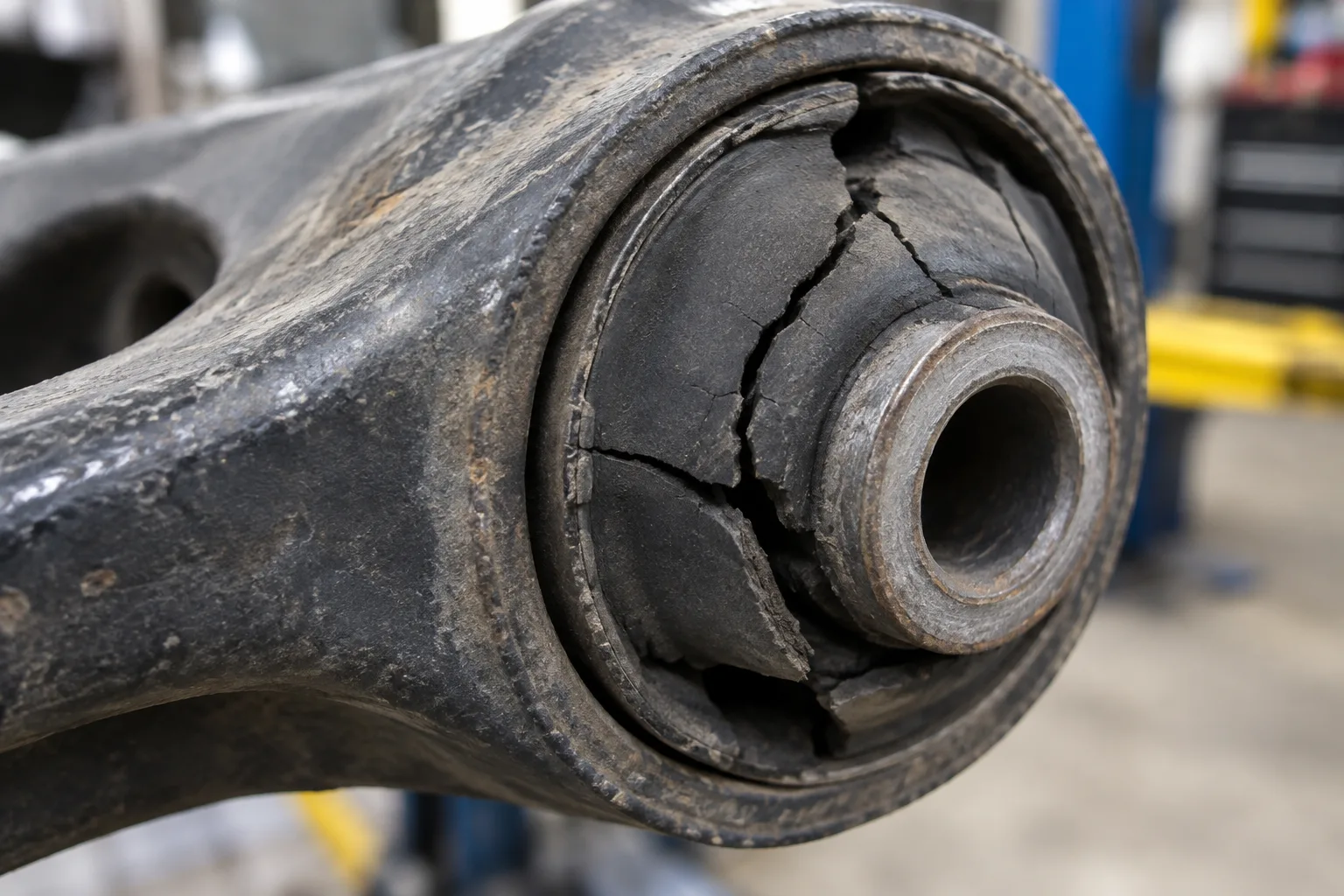

Тріщина або розрив еластичного шару — видима ознака зносу. Відшарування гуми від втулки, значний люфт і порушення геометрії підвіски також належать до підстав для заміни.

Коли поверхня шарніра закрита іншими деталями, його стан складно оцінити лише поглядом. Частину несправностей виявляють під час професійної діагностики підвіски, де можна оцінити рух кріплення під навантаженням.

Коли потрібна заміна

Тріщина в гумовій вставці потребує негайної заміни. Значний люфт або відшарування матеріалу від втулки також показують, що шарнір уже не утримує деталі підвіски належним чином.

Якщо зовнішнє пошкодження не видно, орієнтиром служить поєднання хоча б двох симптомів — наприклад, стуку й відведення авто вбік. У такій ситуації огляд допомагає визначити, який саме шарнір потребує заміни.

Які бувають сайлентблоки та як підібрати деталь

За матеріалом пружного шару шарнір може бути гумово-металевим або поліуретаново-металевим. Більшість стандартних шарнірів виготовляють із гуми, а поліуретанові деталі зазвичай ставлять як посилену заміну заводським, а поліуретанові деталі зазвичай ставлять як посилену заміну заводським.

За способом виготовлення розрізняють залиті й запресовані шарніри: у залитих еластичний матеріал заливають між втулками й з’єднують із металом, у запресованих готову вставку запресовують між втулками під тиском. Для підбору запчастини суттєві її місце встановлення, конструкція кріплення та відповідність посадковому отвору.

«Для підбору шарніра назви автомобіля замало: вирішальне значення має конкретне кріплення важеля.»

— Віктор Гнатюк, автомеханік-діагност

Що означає місце встановлення в назві

Назва «сайлентблок важеля» вказує на вузол, але для замовлення деталі цього замало. Передній і задній важелі, а також різні кріплення одного важеля можуть потребувати окремих запчастин.

Орієнтиром служить оригінальний (OEM) каталожний номер деталі, визначений за VIN-кодом автомобіля, або номер на знятому шарнірі, якщо він читається. Після цього зіставляють форму втулок, зовнішні розміри й місце кріплення, щоб деталь відповідала конкретному важелю.

Від чого залежить стан пружного шару

На ресурс шарніра впливають стан доріг, температурні перепади, мастила й реагенти, стиль водіння та старіння матеріалу. Тому однакові деталі на різних автомобілях можуть зношуватися по-різному.

Після сильного удару колесом об яму чи бордюр огляньте кріплення важеля, шину на бічні здуття та диск. Якщо з’явився новий стук, огляд шарніра допоможе відрізнити розрив еластичного шару від інших причин шуму, наприклад від стуку амортизатора.

Що робити після виявлення зносу

Запишіть, де з’являється стук і чи відводить автомобіль убік, а під час огляду визначте пошкоджене кріплення. Якщо в шарнірі є розрив або значний люфт, підбирайте заміну за конкретним місцем встановлення.

Зруйнований шарнір може призвести до повної втрати керованості на ходу. За явного пошкодження відкладіть поїздку й організуйте заміну деталі.

Як замінити шарнір і чи можна зробити це самостійно

Самостійна заміна можлива, якщо є домкрат, страхувальні підставки, прес або знімач з оправками. Без цього інструменту шарнір не запресувати рівно, тому роботу краще доручити СТО:

1. Підніміть авто, зніміть колесо й поставте кузов на підставки.
2. Відкрутіть болти кріплення та зніміть важіль.
3. Випресуйте старий шарнір пресом або знімачем з оправкою.
4. Очистіть посадковий отвір від іржі та бруду.
5. Запресуйте новий шарнір рівно, без перекосу, упираючи оправку в зовнішню втулку.
6. Встановіть важіль, а болти остаточно затягніть, коли авто стоїть на колесах, щоб еластичний шар не був перекручений.

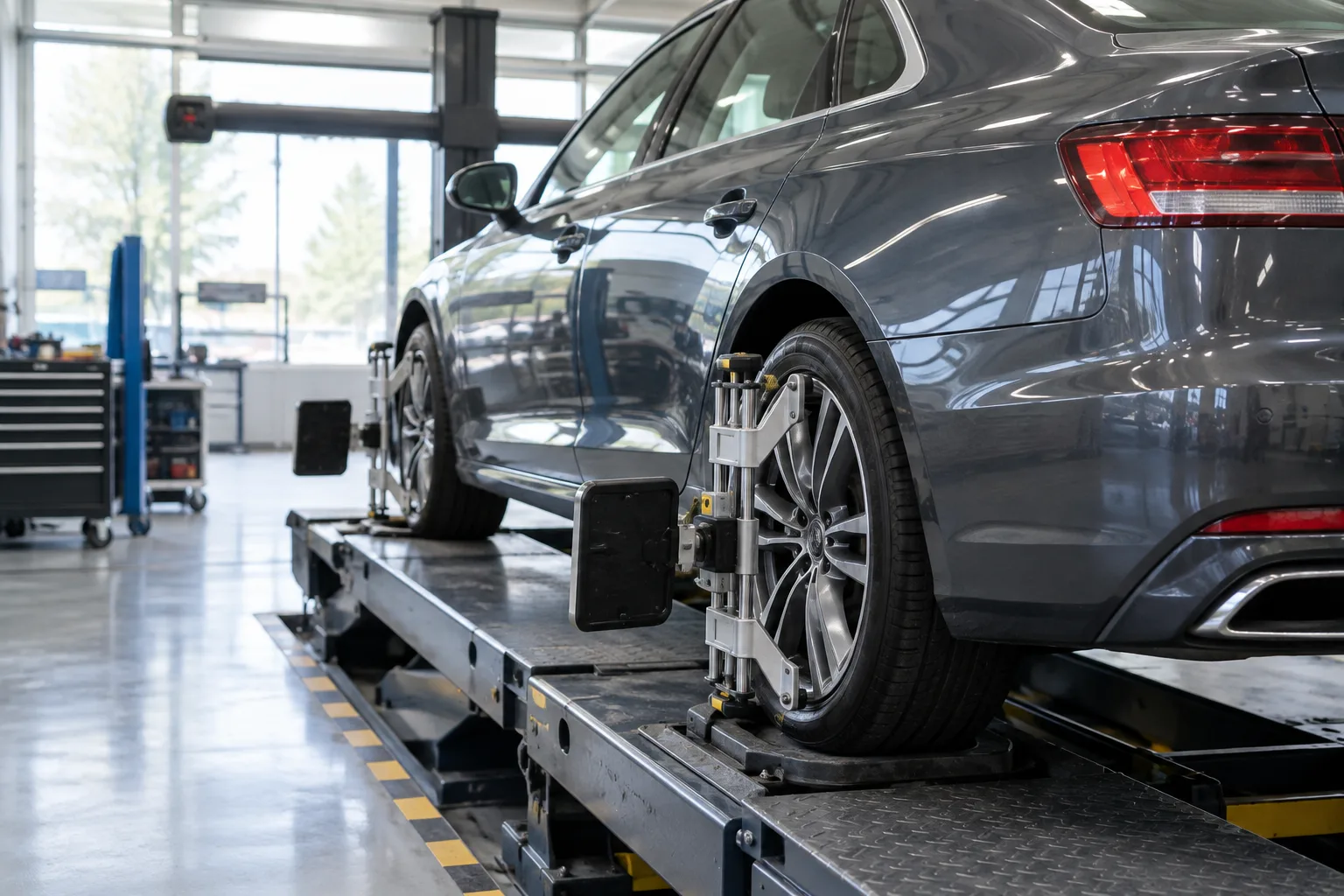

7. Виконайте перевірку й за потреби регулювання кутів встановлення коліс.
