Сайлентблок: что это, как проверить и когда менять

Сайлентблок (англ. silent block) — виброизолятор подвески, в котором две металлические втулки и эластичный слой соединены между собой; слой бывает резиновым или полиуретановым. Его функции — гашение ударных нагрузок и изоляция вибраций в рычагах, подрамниках и балках. Шарнир меняют сразу после обнаружения трещины в резиновой вставке, а хотя бы два симптома износа — повод для проверки.

Что такое сайлентблок и где он установлен

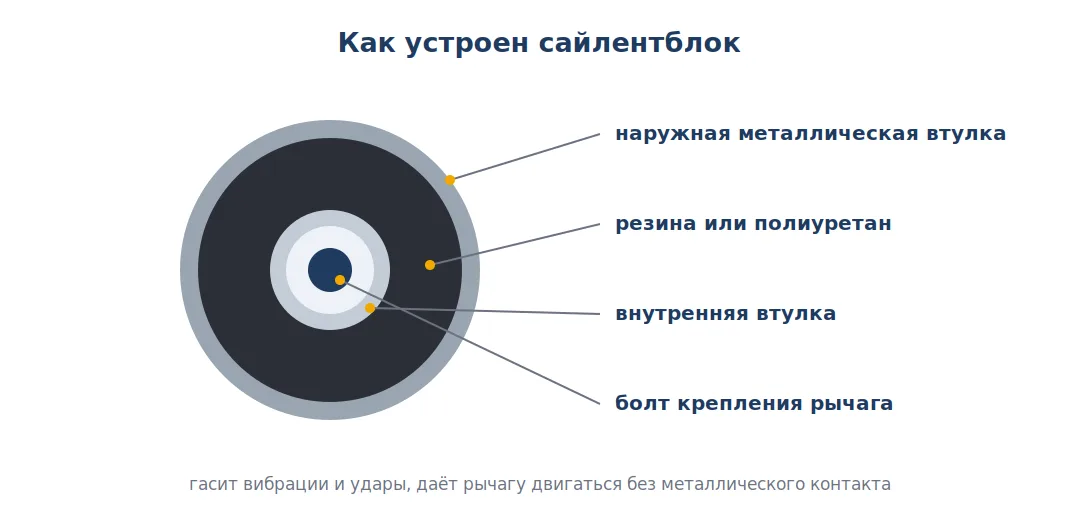

Конструктивно это шарнир, в котором две металлические втулки и упругий элемент между ними соединяют подвижные части подвески. Упругая прослойка допускает перемещение деталей под нагрузкой, поэтому рычаг может работать без жесткого металлического соединения с опорой.

Как работают втулки и эластичный слой

Через внутреннюю втулку проходит болт крепления к кронштейну кузова или подрамника, а наружную запрессовывают в отверстие рычага. Между ними работает резина или полиуретан: во время движения рычага слой деформируется и возвращается к исходной форме, гасит удары и вибрации и компенсирует перемещения деталей подвески.

Такое соединение помогает сохранять положение рычагов и снижает нагрузку на соседние элементы подвески. Упругий слой также поглощает вибрации и снижает шум, который иначе передавался бы через крепления на кузов.

В каких узлах искать шарнир

Такие шарниры устанавливают в передних и задних рычагах подвески, подрамниках и балках. Поэтому название запчасти часто содержит место установки: например, сайлентблок переднего рычага или задней балки.

Даже на одном рычаге места крепления различаются формой и размерами. Во время осмотра называйте конкретный узел — передний рычаг, задний рычаг или подрамник, — чтобы соотнести обнаруженный дефект с нужной деталью.

Какие признаки указывают на изношенный сайлентблок

На неровностях износ может проявляться стуком или скрипом. Среди других признаков — увод автомобиля в сторону и неравномерный износ шин.

Отдельный звук не показывает, какой именно шарнир неисправен: похожие проявления возможны и у амортизаторов. Важны место появления стука, поведение автомобиля и состояние эластичного слоя во время осмотра:

«Стук на неровности подсказывает, с чего начать осмотр, а состояние эластичного слоя показывает, нужна ли замена.»

— Виктор Гнатюк, автомеханик-диагност

Как меняется поведение автомобиля

Изношенный шарнир может сопровождаться ухудшением курсовой устойчивости: автомобиль «плавает» на дороге. В поворотах водитель может ощущать снижение управляемости и вялую реакцию подвески.

Когда положение рычага меняется из-за люфта, могут измениться и углы установки колес. Износ протектора в таком случае — следствие смещения рычага, поэтому новая шина без ремонта подвески износится так же.

Как проверить сайлентблок и когда его менять

Осмотр проводят на смотровой яме или подъемнике, начиная с крепления рычага, балки или подрамника, откуда, вероятно, доносится звук. Эластичный слой и место его прилегания к металлическим втулкам сначала очищают от грязи, поскольку грязь может скрывать трещины. Люфт проверяют монтажкой: рычаг поддевают относительно кронштейна и смотрят, смещается ли внутренняя втулка относительно наружной.

Проверяйте в таком порядке:

1. Определите, возле какого колеса или крепления возникает стук или скрип.
2. Осмотрите эластичный слой на наличие трещин, разрывов и отслоений от втулки.
3. Оцените, есть ли значительный люфт шарнира и сохраняется ли положение рычага.
4. Сопоставьте результат осмотра с уводом автомобиля в сторону и характером износа шин.

Какие повреждения видны во время осмотра

Трещина или разрыв эластичного слоя — видимый признак износа. Отслоение резины от втулки, значительный люфт и нарушение геометрии подвески также являются основаниями для замены.

Когда поверхность шарнира закрыта другими деталями, его состояние сложно оценить только визуально. Некоторые неисправности выявляют во время профессиональной диагностики подвески, при которой можно оценить движение крепления под нагрузкой.

Когда требуется замена

Трещина в резиновой вставке требует немедленной замены. Значительный люфт или отслоение материала от втулки также показывают, что шарнир уже не удерживает детали подвески должным образом.

Если внешних повреждений не видно, ориентиром служит сочетание хотя бы двух симптомов — например, стука и увода автомобиля в сторону. В такой ситуации осмотр помогает определить, какой именно шарнир нуждается в замене.

Какие бывают сайлентблоки и как подобрать деталь

По материалу упругого слоя шарнир может быть резинометаллическим или полиуретановым. Большинство стандартных шарниров изготавливают из резины, а полиуретановые детали обычно устанавливают в качестве усиленной замены заводским, а полиуретановые детали обычно устанавливают в качестве усиленной замены заводским.

По способу изготовления различают залитые и запрессованные шарниры: в залитых эластичный материал заливают между втулками и соединяют с металлом, в запрессованных готовую вставку запрессовывают между втулками под давлением. Для подбора запчасти имеют значение место ее установки, конструкция крепления и соответствие посадочному отверстию.

«Для подбора шарнира названия автомобиля недостаточно: решающее значение имеет конкретное крепление рычага.»

— Виктор Гнатюк, автомеханик-диагност

Что означает место установки в названии

Название «сайлентблок рычага» указывает на узел, но для заказа детали этого недостаточно. Передние и задние рычаги, а также разные крепления одного рычага могут требовать отдельных запчастей.

Ориентиром служит оригинальный каталожный номер детали (OEM), определенный по VIN-коду автомобиля, или номер на снятом шарнире, если его можно прочитать. После этого сопоставляют форму втулок, наружные размеры и место крепления, чтобы деталь подходила к конкретному рычагу.

От чего зависит состояние упругого слоя

На срок службы шарнира влияют состояние дорог, перепады температур, масла и реагенты, стиль вождения и старение материала. Поэтому одинаковые детали на разных автомобилях могут изнашиваться по-разному.

После сильного удара колесом о яму или бордюр осмотрите крепление рычага, шину на предмет боковых вздутий и диск. Если появился новый стук, осмотр шарнира поможет отличить разрыв эластичного слоя от других причин шума, например от стука амортизатора.

Что делать после обнаружения износа

Запишите, где появляется стук и уводит ли автомобиль в сторону, а во время осмотра определите поврежденное крепление. Если в шарнире есть разрыв или значительный люфт, подбирайте замену с учетом конкретного места установки.

Разрушенный шарнир может привести к полной потере управляемости во время движения. При явном повреждении отложите поездку и организуйте замену детали.

Как заменить шарнир и можно ли сделать это самостоятельно

Самостоятельная замена возможна, если есть домкрат, страховочные подставки, пресс или съемник с оправками. Без этого инструмента шарнир не запрессовать ровно, поэтому работу лучше поручить СТО:

1. Поднимите автомобиль, снимите колесо и установите кузов на подставки.
2. Открутите болты крепления и снимите рычаг.
3. Выпрессуйте старый шарнир прессом или съемником с оправкой.
4. Очистите посадочное отверстие от ржавчины и грязи.
5. Запрессуйте новый шарнир ровно, без перекоса, упирая оправку в наружную втулку.
6. Установите рычаг, а болты окончательно затяните, когда автомобиль стоит на колесах, чтобы эластичный слой не был перекручен.
7. Выполните проверку и при необходимости регулировку углов установки колес.
