Коробка передач: виды, устройство и принцип работы

Коробка передач — часть трансмиссии, которая меняет передаточное число между двигателем и ведущими колесами и обеспечивает задний ход. На низшей передаче она помогает передать больший крутящий момент при трогании, на высшей — снизить обороты двигателя во время движения. Разберем устройство механической коробки, сравним четыре распространенные конструкции и объясним, что проверять при вождении и обслуживании.

Для чего нужна коробка передач в трансмиссии

Трансмиссия передает вращение от двигателя к ведущим колесам. Коробка — один из ее узлов, а не название всего привода: после нее момент проходит через другие элементы, в том числе главную передачу и дифференциал. В переднеприводном автомобиле эти узлы могут находиться в общем корпусе, но выполняют разные задачи.

Передаточное число показывает соотношение оборотов входного и выходного валов коробки. При условном соотношении 3:1 входной вал сделает три оборота, пока выходной сделает один. При соотношении 1:1 они будут вращаться с одинаковой частотой. В первом случае выходной момент больше, а скорость вращения ниже; это объяснение не учитывает потери в механизме.

Передача заднего хода меняет направление вращения выходного вала относительно передач переднего хода. В распространенной механической схеме для этого используют промежуточную шестерню. Так коробка позволяет водителю выбирать не только соотношение оборотов, но и направление движения.

«Коробка меняет соотношение оборотов и момента, но не заменяет всю трансмиссию. При диагностике полезно выяснить, в каком именно ее узле возникает симптом». — Виктор Гнатюк, автомеханик-диагност

Как работает механическая трансмиссия

В типичной механической коробке первичный вал получает вращение от двигателя через сцепление, а вторичный передает его дальше к приводу колес. Между валами работают пары шестерен. В некоторых конструкциях есть также промежуточный вал. Подшипники поддерживают валы, а масло смазывает зубья шестерен и другие подвижные детали.

На синхронизированной передаче выбранная шестерня соединяется с валом через муфту. Синхронизатор выравнивает скорости деталей перед соединением, чтобы зубья муфты входили в зацепление без резкого удара. Рычаг переключает механизм выбора передач, а не передвигает все шестерни коробки одновременно.

Сцепление временно разъединяет двигатель и коробку. Когда водитель нажимает педаль, нагрузка на механизм переключения уменьшается; после отпускания педали момент снова поступает на первичный вал. Обычное переключение выполняют так:

1. Отпустите педаль акселератора и нажмите педаль сцепления.
2. Переместите рычаг в положение нужной передачи.
3. Плавно отпустите педаль сцепления.
4. Добавьте тягу педалью акселератора с учетом дорожных условий.

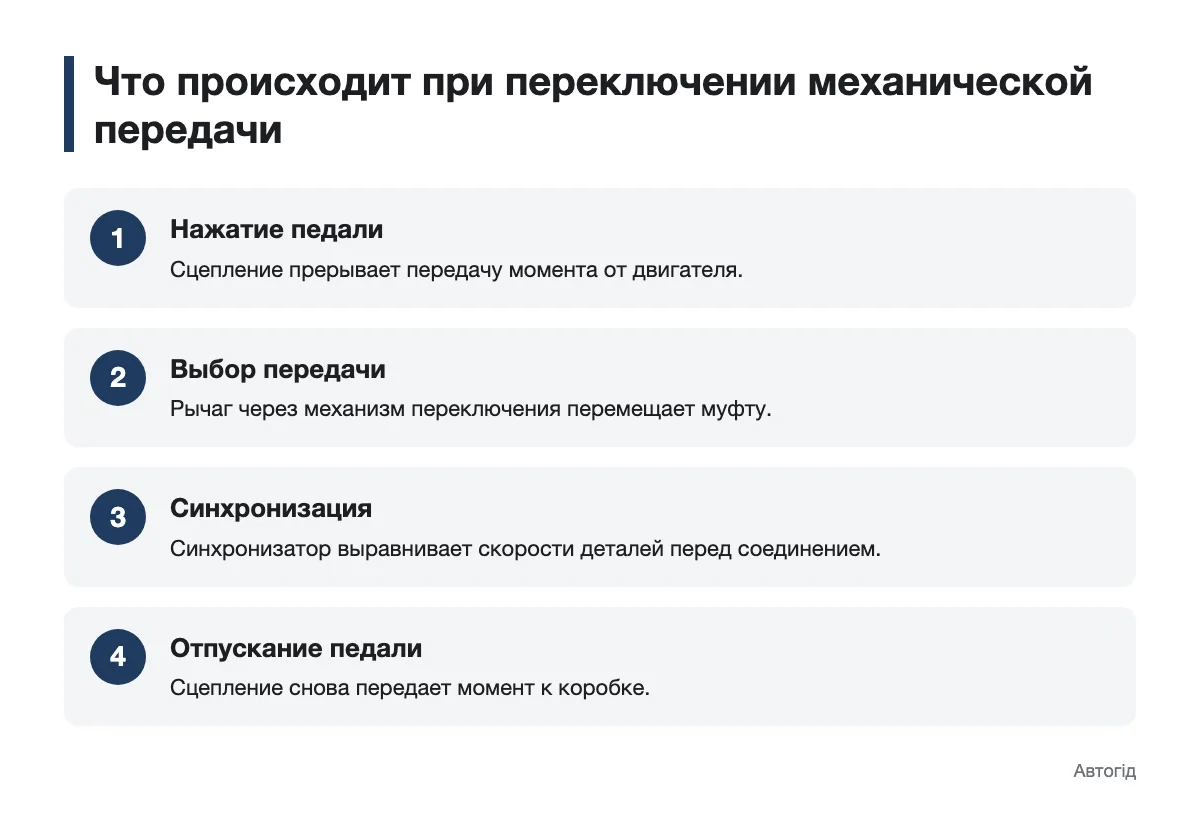

На втором шаге механизм перемещает муфту, а синхронизатор согласует скорости деталей. Схема ниже показывает работу узлов, а не задает темп движения педалей: водитель подбирает его по реакции автомобиля.

На фото видны шестерни отдельного узла, но в собранной коробке выбор передачи определяет вся цепочка: рычаг, привод переключения, муфта и соответствующая пара шестерен. Если передача включается с усилием, причина не обязательно в ее зубьях. Сначала проверяют работу сцепления и привода переключения, а затем — состояние деталей внутри корпуса.

У механической коробки и сцепления разные задачи. Первая меняет передаточное число; второе управляет передачей момента от двигателя к коробке при трогании и переключении. Это различие помогает описать симптом мастеру: пробуксовка при разгоне и затрудненное включение передач требуют разных проверок.

Механика, автомат, робот и вариатор: в чем разница

В механической трансмиссии водитель сам выбирает передачу и управляет сцеплением. Автоматическая коробка передач переключает ступени самостоятельно; в классической гидромеханической конструкции двигатель соединен с коробкой через гидротрансформатор. Роботизированная коробка автоматизирует работу сцепления и переключение механической коробки. Распространенный вариатор меняет передаточное число без фиксированных ступеней с помощью шкивов и металлического ремня или цепи.

Гидротрансформатор передает момент через поток жидкости между насосным и турбинным колесами. Благодаря ему автомобиль может трогаться без отдельной педали сцепления. В роботизированной конструкции эту задачу выполняет сцепление под управлением системы; в зависимости от схемы коробка имеет одно или два сцепления. Устройство этих систем подробнее рассмотрено в материале о роботизированной трансмиссии, если нужно сравнить их перед осмотром автомобиля.

Для водителя разница заметна прежде всего в управлении:

• в автомобиле с механической коробкой есть педаль сцепления, а передачу выбирает водитель;
• в автомобиле с автоматом, роботом или вариатором педали сцепления для водителя нет;
• одинаковая форма селектора не означает одинакового устройства коробки.

Этот список не заменяет инструкцию к конкретному автомобилю. Жидкость и порядок ее проверки различаются в зависимости от конструкции, а в автомобилях одной модели могут устанавливаться разные коробки.

«Тип коробки подсказывает, что именно проверять, но не показывает состояние конкретного автомобиля. Перед покупкой я бы оценил работу узла в движении и проверил историю обслуживания». — Виктор Гнатюк, автомеханик-диагност

Какую коробку передач выбрать для разных поездок

В городском маршруте с частыми остановками механика требует от водителя работы педалью сцепления при каждом трогании и большинстве переключений. Автомат, робот и вариатор выполняют эти действия без педали сцепления в салоне. Если вы сравниваете два автомобиля для ежедневных поездок в пробках, проверяйте не только удобство селектора, но и плавность трогания после остановки.

На трассе разница в количестве действий водителя меньше: после разгона передачи меняются реже, чем в городе. Здесь полезно проверить реакцию автомобиля при обгоне и движении на подъеме. Во время поездки в одинаковом режиме обратите внимание, меняет ли коробка соотношение оборотов без рывков и посторонних звуков.

При выборе подержанного автомобиля попросите документы о предыдущем обслуживании коробки и сверьте их с регламентом именно этой модификации. Затем проведите пробную поездку: проверьте трогание вперед, задний ход и работу после прогрева. Одна короткая поездка не подтверждает исправность узла, поэтому непонятный симптом — повод провести диагностику до покупки.

Если вы рассматриваете автомобиль с бесступенчатым приводом, объяснение устройства вариатора поможет понять, почему плавное изменение оборотов отличается от переключения ступеней. Для окончательного выбора сопоставьте ощущения во время поездки с требованиями к жидкости и доступной историей обслуживания конкретного автомобиля.

Как обслуживать коробку передач и заметить неисправность

Начните с инструкции к автомобилю: в ней указаны спецификация масла или трансмиссионной жидкости, способ проверки уровня и условия ее замены. Для механической коробки и автомата эти процедуры различаются. У некоторых коробок нет щупа, поэтому проверить уровень «на глаз» под капотом невозможно.

При осмотре сосредоточьтесь на трех группах признаков:

• следы жидкости на корпусе коробки и под местом стоянки;
• новые шумы, вибрации или затрудненное включение передачи;
• рывки при трогании или смене режима движения.

Один симптом не позволяет определить неисправную деталь. Например, затрудненное переключение механической коробки может быть связано со сцеплением или приводом рычага, а не с шестернями. Запишите, на какой передаче и при каких условиях проявляется проблема, и передайте эти наблюдения мастеру.

Не доливайте жидкость только потому, что ее название на канистре кажется подходящим. Найдите требования производителя к конкретной коробке и способ проверки уровня: температура жидкости и положение автомобиля могут быть частью процедуры. Если обнаружена утечка, выясните ее источник, прежде чем возвращаться к обычному режиму поездок.

Что проверить перед выбором и обслуживанием коробки

При выборе сопоставьте четыре вещи: условия поездок, способ управления, поведение коробки во время пробной поездки и записи об обслуживании. Механика дает водителю прямое управление сцеплением и передачей; в остальных рассмотренных конструкциях переключение происходит без педали сцепления в салоне.

Перед заменой жидкости откройте регламент своего автомобиля, а перед покупкой подержанного — проверьте работу коробки в движении. Если появились рывки, шум или утечка, запланируйте диагностику, прежде чем менять детали наугад.
