Коробка передач: види, будова та принцип роботи

Коробка передач — частина трансмісії, яка змінює передатне число між двигуном і ведучими колесами та забезпечує задній хід. На нижчій передачі вона допомагає передати більший крутний момент для рушання, на вищій — зменшити оберти двигуна під час руху. Далі розберемо будову механічної коробки, порівняємо чотири поширені конструкції та пояснимо, що перевіряти під час керування й обслуговування.

Для чого потрібна коробка передач у трансмісії

Трансмісія передає обертання від двигуна до ведучих коліс. Коробка — один із її вузлів, а не назва всього приводу: після неї момент проходить через інші елементи, зокрема головну передачу й диференціал. У передньопривідному автомобілі ці вузли можуть міститися в спільному корпусі, але виконують різні завдання.

Передатне число показує співвідношення обертів вхідного й вихідного валів коробки. За умовного співвідношення 3:1 вхідний вал зробить три оберти, поки вихідний зробить один. За 1:1 вони обертатимуться з однаковою частотою. У першому випадку вихідний момент більший, а швидкість обертання менша; це пояснення не враховує втрат у механізмі.

Передача заднього ходу змінює напрямок обертання вихідного вала відносно передач переднього ходу. У поширеній механічній схемі для цього використовують проміжну шестерню. Так коробка дає водієві змогу вибрати не лише співвідношення обертів, а й напрямок руху.

«Коробка змінює співвідношення обертів і моменту, але не замінює всю трансмісію. Під час діагностики корисно з’ясувати, на якому саме її вузлі виникає симптом». — Віктор Гнатюк, автомеханік-діагност

Як працює механічна трансмісія

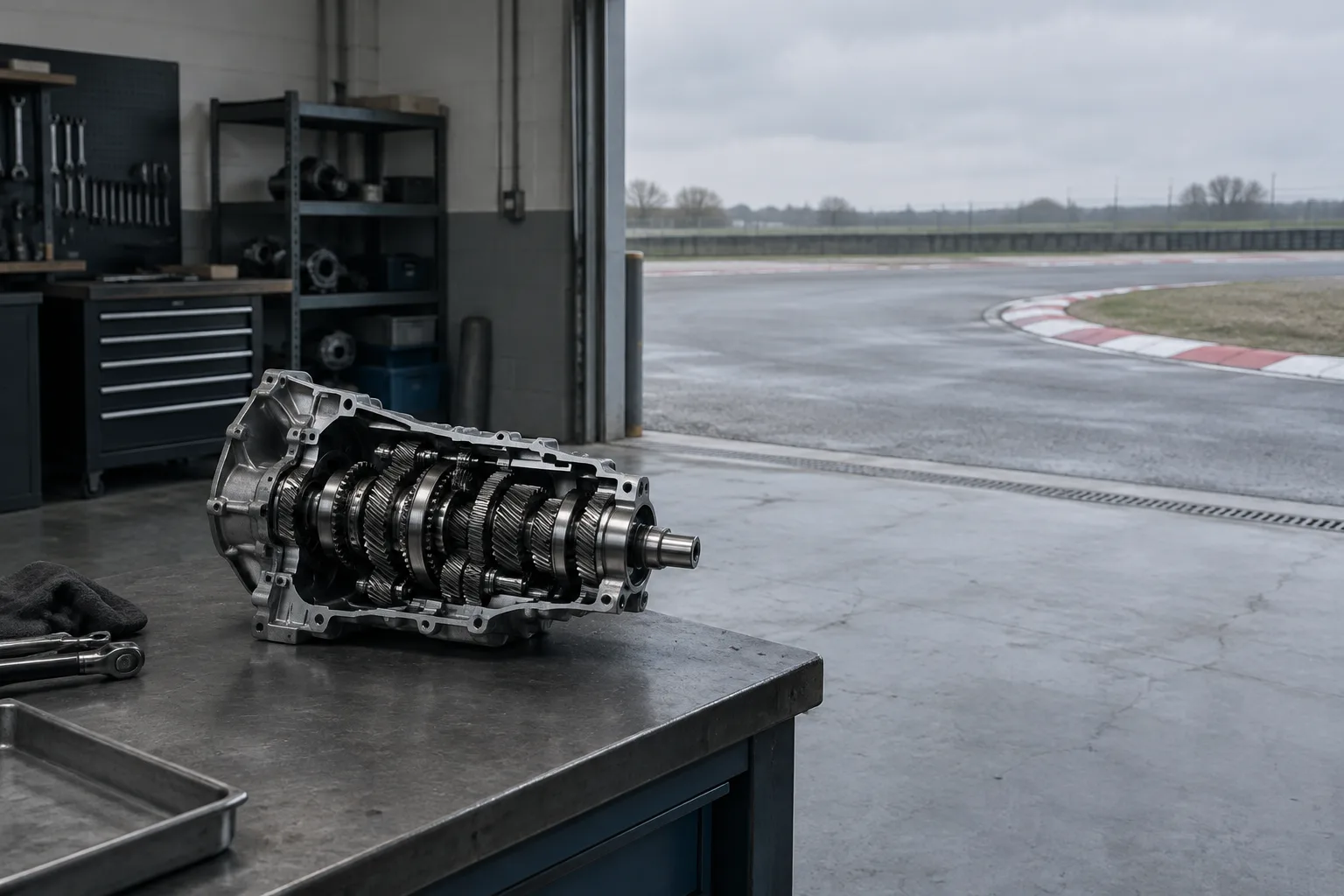

У типовій механічній коробці первинний вал отримує обертання від двигуна через зчеплення, а вторинний передає його далі до приводу коліс. Між валами працюють пари шестерень. У частині конструкцій є також проміжний вал. Підшипники підтримують вали, а олива змащує зубці шестерень та інші рухомі деталі.

На синхронізованій передачі обрана шестерня з’єднується з валом через муфту. Синхронізатор вирівнює швидкості деталей перед з’єднанням, щоб зубці муфти входили в зачеплення без різкого удару. Важіль перемикає механізм вибору передачі, а не пересуває всі шестерні коробки одночасно.

Зчеплення тимчасово роз’єднує двигун і коробку. Коли водій натискає педаль, навантаження на механізм перемикання зменшується; після відпускання педалі момент знову надходить на первинний вал. Послідовність для звичайного перемикання така:

1. Відпустіть педаль акселератора й натисніть педаль зчеплення.
2. Перемістіть важіль у положення потрібної передачі.
3. Плавно відпустіть педаль зчеплення.
4. Додайте тягу педаллю акселератора відповідно до дорожніх умов.

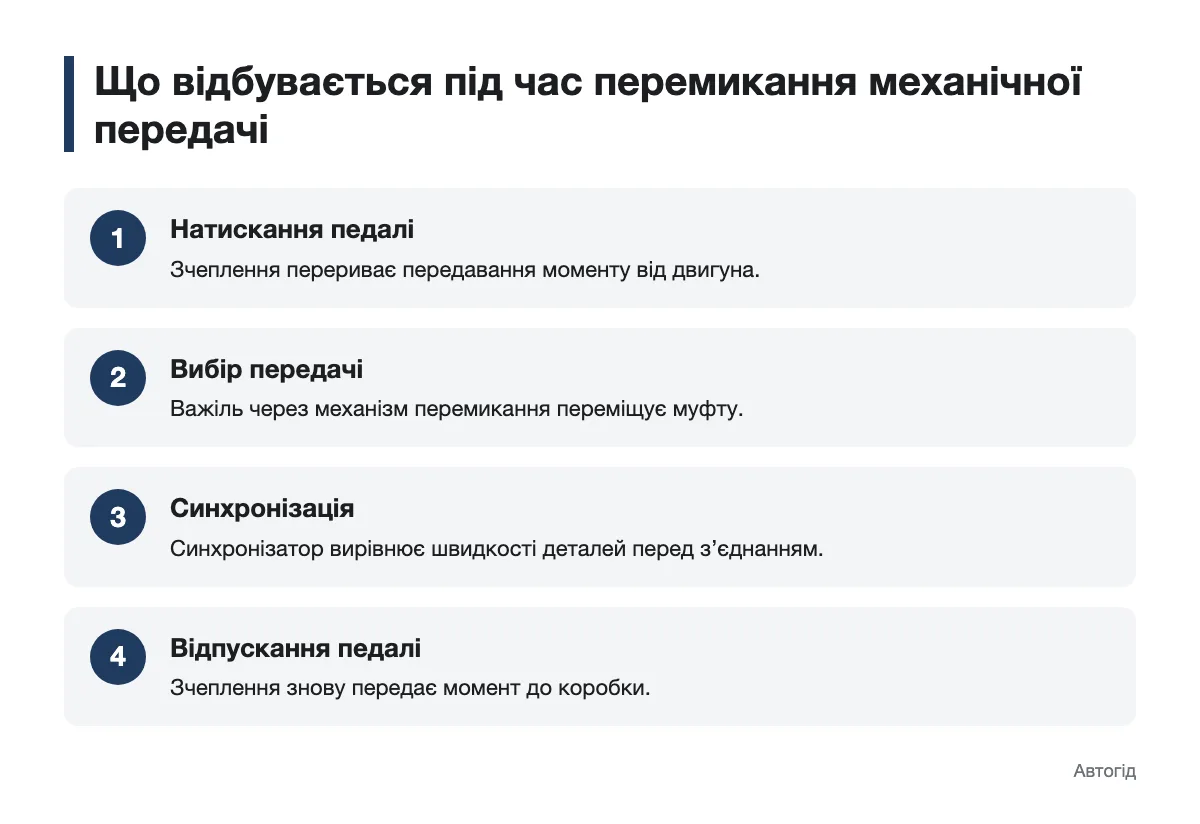

Під час другого кроку механізм переміщує муфту, а синхронізатор узгоджує швидкості деталей. Схема нижче показує роботу вузлів, а не задає темп руху педалей: його водій підбирає за реакцією автомобіля.

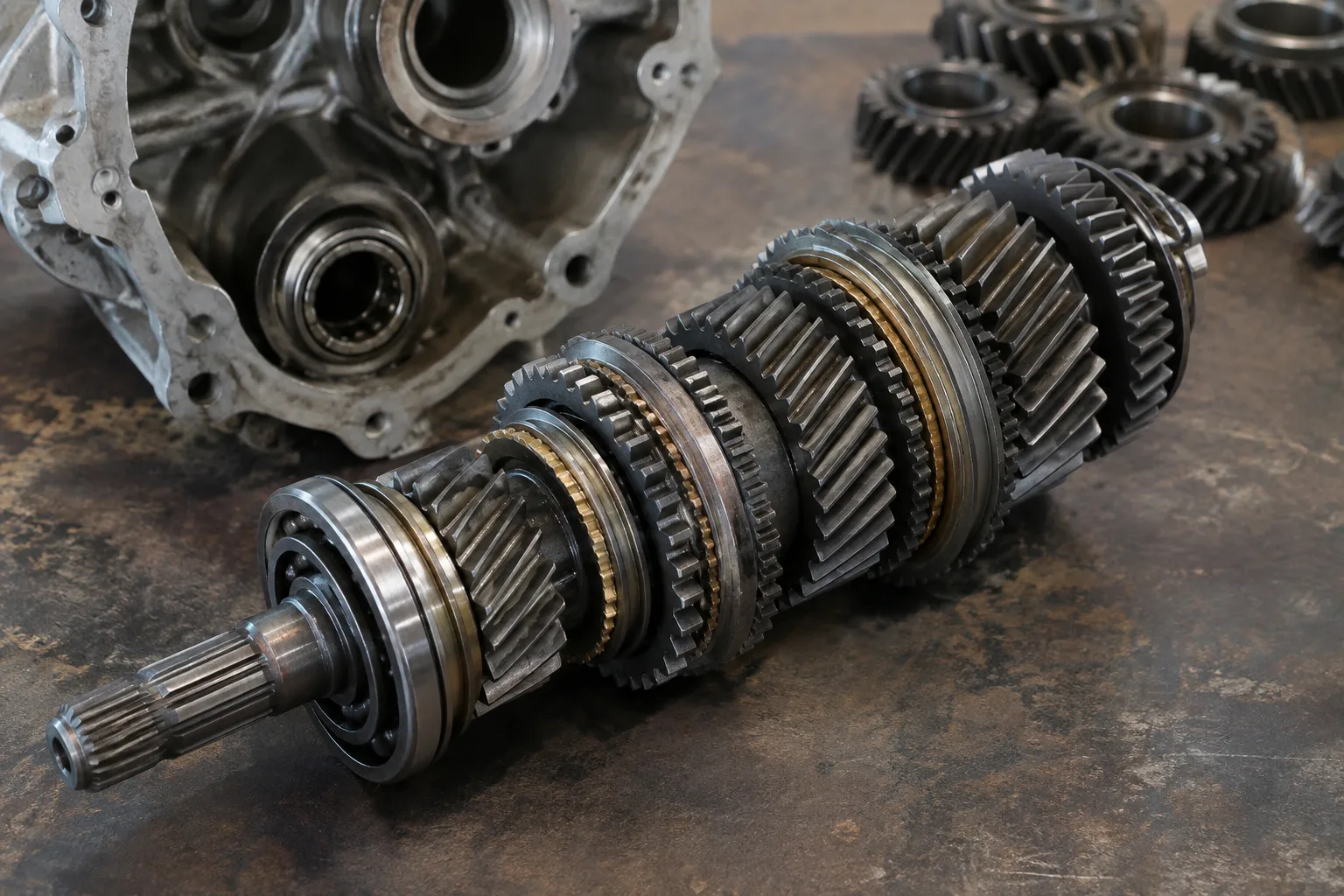

На фото видно шестерні окремого вузла, але в зібраній коробці вибір передачі визначає весь ланцюг: важіль, привід перемикання, муфта та відповідна пара шестерень. Якщо передача вмикається з опором, причина не обов’язково в її зубцях. Спершу перевіряють роботу зчеплення й приводу перемикання, а вже потім стан деталей усередині корпусу.

У механічної коробки та зчеплення різні завдання. Перша змінює передатне число; друге керує передаванням моменту від двигуна до коробки під час рушання й перемикання. Ця відмінність допомагає описати симптом майстру: пробуксовування під час розгону й утруднене вмикання передач потребують різних перевірок.

Механіка, автомат, робот і варіатор: у чому різниця

У механічній трансмісії водій сам вибирає передачу та керує зчепленням. Автоматична коробка передач перемикає ступені сама; у класичній гідромеханічній конструкції двигун з’єднаний із коробкою через гідротрансформатор. Роботизована коробка передач автоматизує роботу зчеплення та перемикання механічної коробки. Поширений варіатор змінює передатне число без фіксованих ступенів за допомогою шківів і металевого ременя або ланцюга.

Гідротрансформатор передає момент через потік рідини між насосним і турбінним колесами. Він дає автомобілю змогу рушати без окремої педалі зчеплення. У роботизованій конструкції це — завдання керованого системою зчеплення; залежно від схеми коробка має одне або два зчеплення. Будову цих схем докладніше розглянуто в матеріалі про роботизовану трансмісію, якщо потрібно порівняти їх перед оглядом авто.

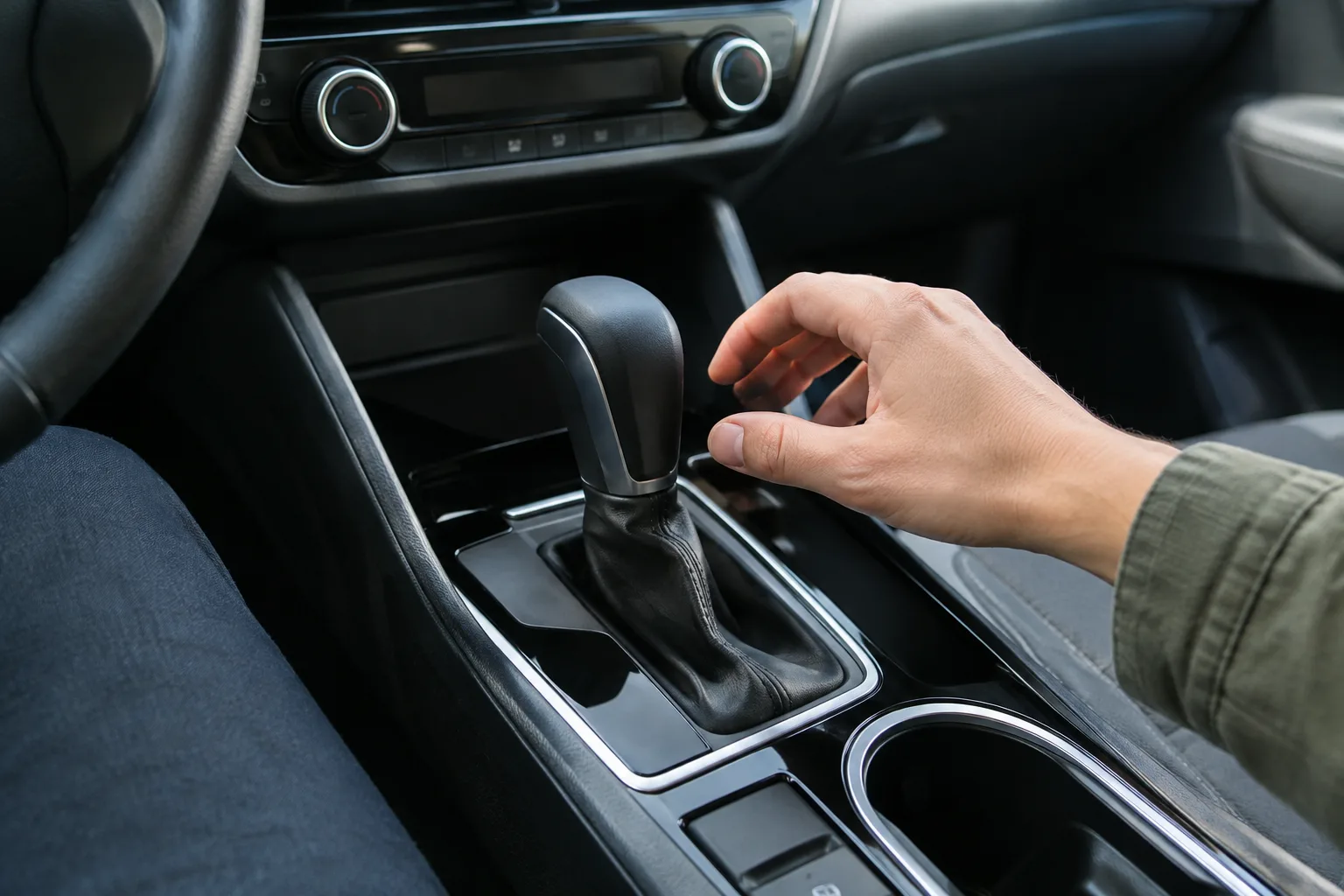

Для водія відмінність помітна насамперед у керуванні:

• у механічній машині є педаль зчеплення, а передачу вибирає водій;
• в автомобілі з автоматом, роботом або варіатором педалі зчеплення для водія немає;
• однакова форма селектора не означає однакову будову коробки.

Список не замінює інструкції до конкретного автомобіля. Рідина й порядок її контролю різняться між конструкціями, а всередині однієї назви моделі можуть застосовуватися різні коробки.

«Тип коробки підказує, що саме перевіряти, але не показує стан конкретного автомобіля. Перед купівлею я оцінював би роботу вузла в русі та звіряв історію обслуговування». — Віктор Гнатюк, автомеханік-діагност

Яку коробку передач обрати для різних поїздок

У міському маршруті з частими зупинками механіка вимагає від водія роботи педаллю зчеплення під час кожного рушання й більшості перемикань. Автомат, робот і варіатор виконують ці дії без педалі зчеплення в салоні. Якщо ви порівнюєте дві машини для щоденних заторів, перевіряйте не тільки зручність селектора, а й плавність рушання після зупинки.

На трасі різниця у кількості дій водія менша: після набору швидкості передачі змінюються рідше, ніж у місті. Тут корисно перевірити реакцію машини під час обгону та руху на підйомі. За однакового режиму випробування зверніть увагу, чи коробка змінює співвідношення обертів без ривків і сторонніх звуків.

Під час вибору вживаного авто попросіть документ про попереднє обслуговування коробки та звірте його з регламентом саме цієї модифікації. Далі проведіть пробну поїздку: перевірте рушання вперед, задній хід і роботу після прогрівання. Один короткий виїзд не доводить справність вузла, тому незрозумілий симптом — привід для діагностики до купівлі.

Якщо розглядаєте машину з безступеневим приводом, пояснення будови варіатора допоможе зрозуміти, чому плавна зміна обертів відрізняється від перемикання ступенів. Для остаточного вибору зіставте відчуття під час поїздки з вимогами до рідини й доступною історією догляду за конкретним авто.

Як обслуговувати коробку передач і помітити несправність

Почніть із інструкції до автомобіля: вона визначає специфікацію оливи або трансмісійної рідини, спосіб контролю рівня та умови її заміни. Для механічної коробки й автомата ці процедури не однакові. Деякі коробки не мають щупа, тому перевірка «на око» під капотом для них неможлива.

Під час огляду зосередьтеся на трьох групах ознак:

• сліди рідини на корпусі коробки й під місцем стоянки;
• нові шуми, вібрації або утруднене вмикання передачі;
• ривки під час рушання чи зміни режиму руху.

Після списку перевірок потрібне уточнення: один симптом не визначає несправну деталь. Наприклад, утруднене перемикання механіки може бути пов’язане зі зчепленням або приводом важеля, а не з шестернями. Запишіть, на якій передачі й за яких умов проявляється проблема, та передайте ці спостереження майстру.

Не доливайте рідину лише за схожістю назви на каністрі. Знайдіть вимогу виробника до конкретної коробки й спосіб контролю рівня: температура рідини та положення автомобіля можуть бути частиною процедури. Після виявлення витоку встановіть його джерело, перш ніж повертатися до звичайного режиму поїздок.

Що перевірити перед вибором і обслуговуванням коробки

Для вибору зіставте чотири речі: умови поїздок, спосіб керування, поведінку коробки під час пробного руху й записи про догляд. Механіка дає водієві пряме керування зчепленням і передачею; інші розглянуті конструкції виконують перемикання без педалі зчеплення в салоні.

Перед заміною рідини відкрийте регламент свого автомобіля, а перед купівлею вживаного — перевірте роботу коробки в русі. Якщо з’явилися ривки, шум або витік, заплануйте діагностику до заміни деталей навмання.
