АКПП: як працює класична автоматична трансмісія

Класична АКПП передає крутний момент від двигуна через гідротрансформатор, а передатне відношення змінює планетарним механізмом і фрикційними муфтами. Водієві не потрібно самостійно вибирати передачі переднього ходу за звичайних умов руху. Нижче — шлях моменту крізь коробку, робота її основних вузлів і відмінності від варіатора та роботизованої трансмісії.

АКПП: що це та як передається крутний момент

Класична АКПП — це багатоступенева трансмісія, яка перемикає передачі переднього ходу без участі водія за звичайних умов руху. У цій статті йдеться про класичну гідравлічну АКПП. Варіатор і роботизована коробка також можуть перемикатися автоматично, але передають і змінюють момент інакше.

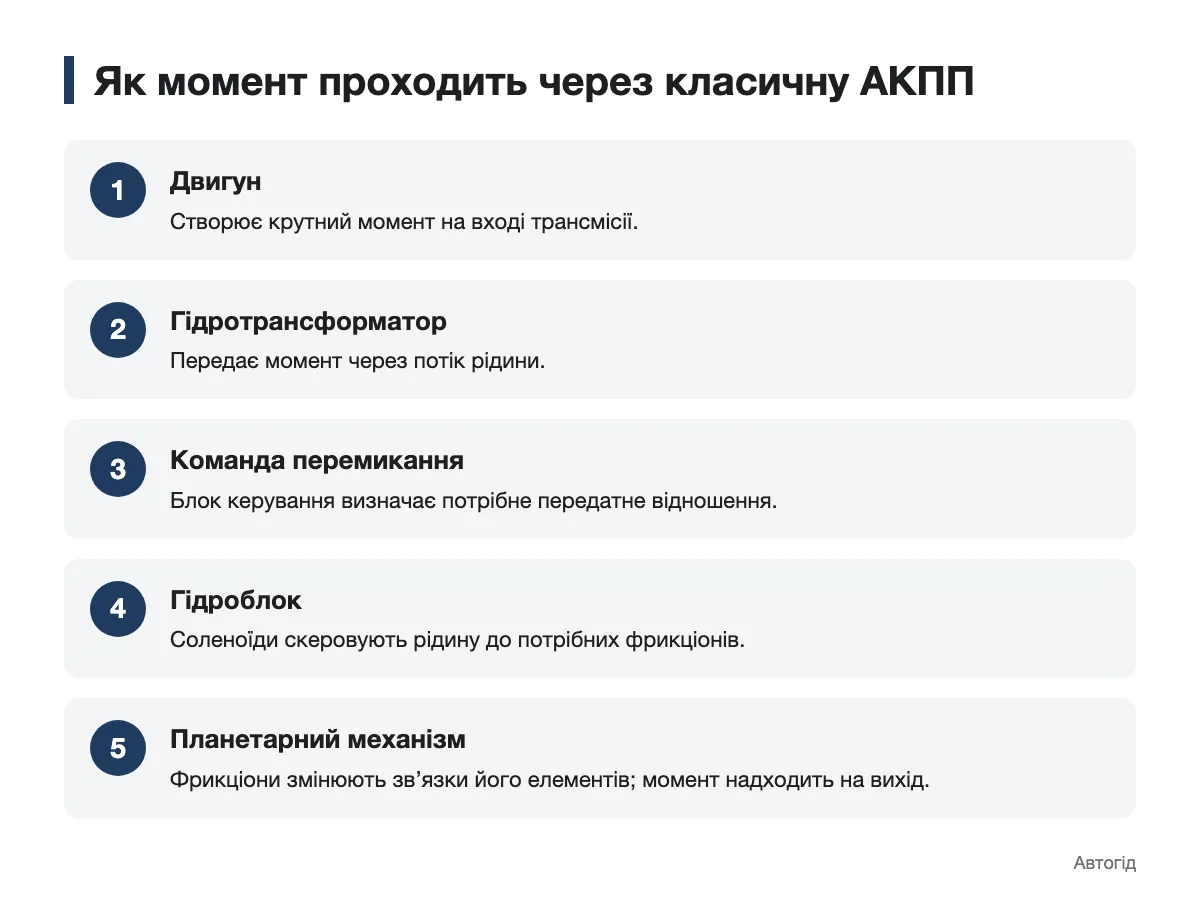

Шлях моменту починається на колінчастому валу двигуна. Далі обертання надходить до гідротрансформатора, від нього — до вхідних елементів коробки, через планетарний механізм — на вихідний вал. Після коробки момент проходить через елементи привода до ведучих коліс.

Передавання моменту й вибір передатного відношення — різні завдання. Гідротрансформатор забезпечує гідродинамічний зв’язок двигуна з коробкою, а поєднання з’єднаних і зафіксованих елементів планетарного механізму визначає передачу. Завдяки цьому двигун може працювати, коли автомобіль стоїть із вибраним режимом D та утримується гальмом.

З яких вузлів складається класична АКПП

У класичній схемі гідротрансформатор стоїть перед механізмом передач. Усередині коробки працюють планетарні ряди, фрикційні муфти й гальмівні елементи. Гідроблок розподіляє потік робочої рідини між виконавчими механізмами, а в коробці з електронним керуванням йому допомагають соленоїди.

Гідротрансформатор передає момент рідиною

У гідротрансформаторі є насосне колесо, турбінне колесо й реактор. Двигун обертає насосне колесо; потік рідини діє на турбінне й передає момент до коробки. Реактор змінює напрямок потоку та дає змогу збільшувати момент на виході під час рушання.

Блокувальна муфта, коли її замикає система керування, створює механічний зв’язок між двигуном і входом коробки. Тоді момент не передається лише потоком рідини. Умови замикання цієї муфти задає конструкція та програма керування конкретної трансмісії.

Планетарний ряд змінює передатне відношення

Основні частини планетарного ряду — сонячна шестерня, сателіти з водилом і коронна шестерня. Ряд змінює співвідношення швидкостей на вході та виході, коли фрикційні муфти з’єднують одні елементи, а гальмівні утримують інші.

Різні поєднання цих зв’язків дають передачі переднього ходу та задній хід. Кількість рядів і спосіб їх поєднання відрізняються між конструкціями, тому схема однієї коробки не описує будову кожної АКПП.

Гідроблок і соленоїди керують перемиканням

Гідроблок АКПП — це корпус із каналами та клапанами, який скеровує рідину під тиском до потрібних муфт. Соленоїд АКПП — електромагнітний клапан: за командою блока керування він впливає на потік або тиск рідини в контурі.

Фрикційній муфті потрібен тиск, щоб з’єднати елементи передачі. Тому зміна команди соленоїдам не просто «вмикає наступну шестерню»: гідравлічна система має узгодити розмикання одного зв’язку із замиканням іншого.

Як АКПП перемикає передачі

Під час розгону класична коробка-автомат змінює не самі шестерні, а зв’язки між елементами планетарних рядів. У трансмісії з електронним керуванням рішення приймає блок керування, а виконує його гідравлічна система. Типова послідовність виглядає так:

1. Блок керування оцінює сигнали датчиків, зокрема швидкість автомобіля та навантаження двигуна.
2. Система визначає передачу, потрібну для поточних умов руху.
3. Соленоїди змінюють тиск у каналах гідроблока.
4. Частина фрикційних елементів розмикається, а інша замикається.
5. Планетарний механізм передає момент із новим співвідношенням швидкостей входу й виходу.

Це пояснення послідовності, а не схема керування конкретної моделі. Порядок роботи муфт і датчики, які враховує блок, визначає конструкція коробки. Гідротрансформатор у цей час залишається на шляху моменту, якщо його блокувальна муфта не створила механічний зв’язок.

На схемі варто розрізняти потік моменту й керувальну команду. Момент проходить від двигуна через гідротрансформатор і механізм передач до виходу коробки. Команда блока керування надходить до соленоїдів, які змінюють тиск на фрикційних елементах.

Чим АКПП відрізняється від варіатора й робота

Слово «автомат» описує спосіб керування передачами, але не завжди будову коробки. Класична АКПП використовує гідротрансформатор і планетарні механізми. Варіатор (CVT) змінює передатне відношення без фіксованого набору ступенів, а роботизована коробка автоматизує роботу механічної трансмісії.

Таблиця порівнює принципи, а не обіцяє однакову поведінку всіх моделей одного типу. Наприклад, ремінний CVT має шківи змінного робочого діаметра, проте спосіб з’єднання варіатора з двигуном потрібно звіряти за конкретною конструкцією. Докладніше про роботу варіатора варто читати окремо від опису планетарних передач.

Роботизована механічна коробка використовує зчеплення й механізм вибору передач замість гідротрансформатора класичної АКПП. У DCT працюють два зчеплення. Якщо порівнюєте автомобілі, будову роботизованої трансмісії слід враховувати нарівні з позначенням режиму на селекторі.

«Літера D повідомляє, що трансмісія керує рухом уперед, але не розкриває її внутрішньої будови. Спершу з’ясуйте тип коробки, а вже потім порівнюйте відчуття від їзди». — Ірина Соколенко, авторка про водіння та документи

Що означають P, R, N, D і типтронік

У типовому селекторі P, R, N і D позначають положення стоянки, заднього ходу, нейтралі та руху вперед. Це режими роботи, а не назви внутрішніх вузлів. Правила їх вибору й особливості стоянки слід звіряти з інструкцією автомобіля.

• P — стоянка: механізм блокування утримує вихід трансмісії;
• R — задній хід;
• N — нейтральне положення без передавання тяги на колеса;
• D — рух уперед з автоматичним вибором передач.

Режим типтронік дає водієві змогу подавати команди на підвищення або зниження передачі, наприклад через положення «+» і «−» селектора. Це не робить гідравлічну АКПП механічною коробкою. Доступні передачі та реакцію на команду визначає система керування конкретного автомобіля; докладні правила користування режимами належать до окремої інструкції з водіння.

Обслуговування АКПП та ознаки несправностей

Для обслуговування спочатку визначте точну модель трансмісії, а потім відкрийте регламент виробника автомобіля. У ньому шукайте специфікацію робочої рідини, умови перевірки рівня та порядок заміни. Позначки D або «АКПП» на селекторі недостатньо, щоб установити потрібну рідину чи процедуру.

Поштовх під час перемикання, затримка після вибору D або R, пробуксовування та витік рідини — приводи для діагностики. Однакове відчуття поштовху не вказує на одну-єдину деталь: перевірка має відрізнити стан рідини, роботу керування й механічну несправність. Запишіть, за яких умов проявляється симптом: під час рушання, перемикання чи після прогрівання.

«Інтервал заміни рідини я раджу брати з інструкції саме до вашого автомобіля. Порада для іншої коробки не замінює її регламент». — Ірина Соколенко, авторка про водіння та документи

Під час звернення до майстерні назвіть модель авто, тип коробки та умови появи симптому. Це допоможе почати перевірку з відповідної процедури, а не з припущення про несправний вузол.

Як розібратися зі своєю автоматичною коробкою

Для розуміння класичної АКПП достатньо простежити шлях моменту через гідротрансформатор, планетарний механізм і вихід коробки. Гідроблок із соленоїдами керує фрикційними елементами, що задають передачу. Визначте тип трансмісії свого автомобіля за його документацією, а режим їзди та регламент обслуговування перевірте в інструкції до конкретної моделі.
