АКПП: принцип работы классической автоматической трансмиссии

Классическая АКПП передает крутящий момент от двигателя через гидротрансформатор, а передаточное отношение меняет с помощью планетарного механизма и фрикционных муфт. В обычных условиях движения водителю не нужно самостоятельно выбирать передачи переднего хода. Ниже — путь момента через коробку, работа ее основных узлов и отличия от вариатора и роботизированной трансмиссии.

АКПП: что это и как передается крутящий момент

Классическая АКПП — это многоступенчатая трансмиссия, которая в обычных условиях движения переключает передачи переднего хода без участия водителя. В этой статье речь идет о классической гидравлической АКПП. Вариатор и роботизированная коробка тоже могут переключаться автоматически, но передают и изменяют момент иначе.

Путь момента начинается на коленчатом валу двигателя. Затем вращение передается гидротрансформатору, от него — входным элементам коробки, через планетарный механизм — выходному валу. После коробки момент проходит через элементы привода к ведущим колесам.

Передача момента и выбор передаточного отношения — разные задачи. Гидротрансформатор обеспечивает гидродинамическую связь двигателя с коробкой, а комбинация соединенных и зафиксированных элементов планетарного механизма определяет передачу. Благодаря этому двигатель может работать, когда автомобиль стоит с выбранным режимом D и нажатой педалью тормоза.

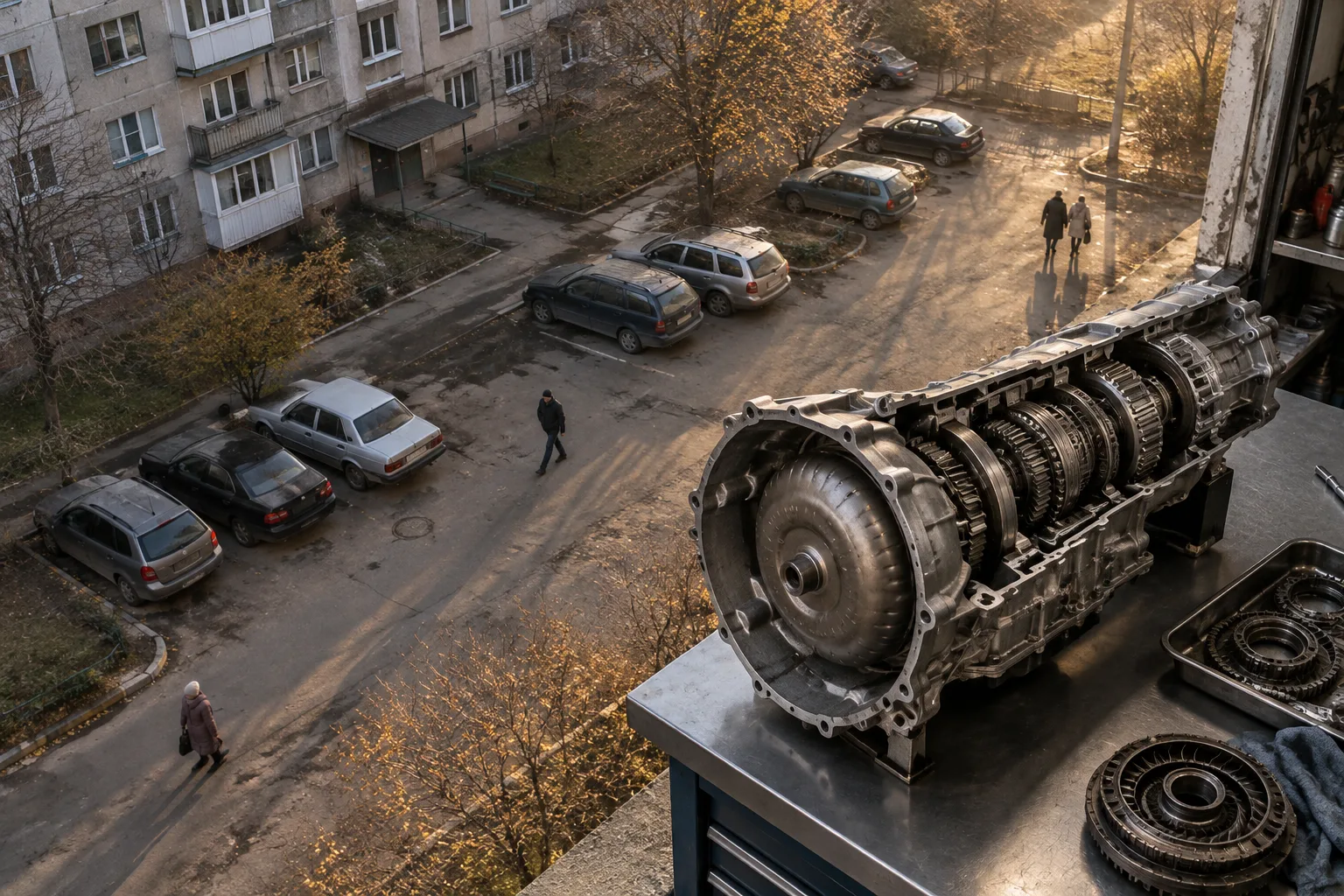

Из каких узлов состоит классическая АКПП

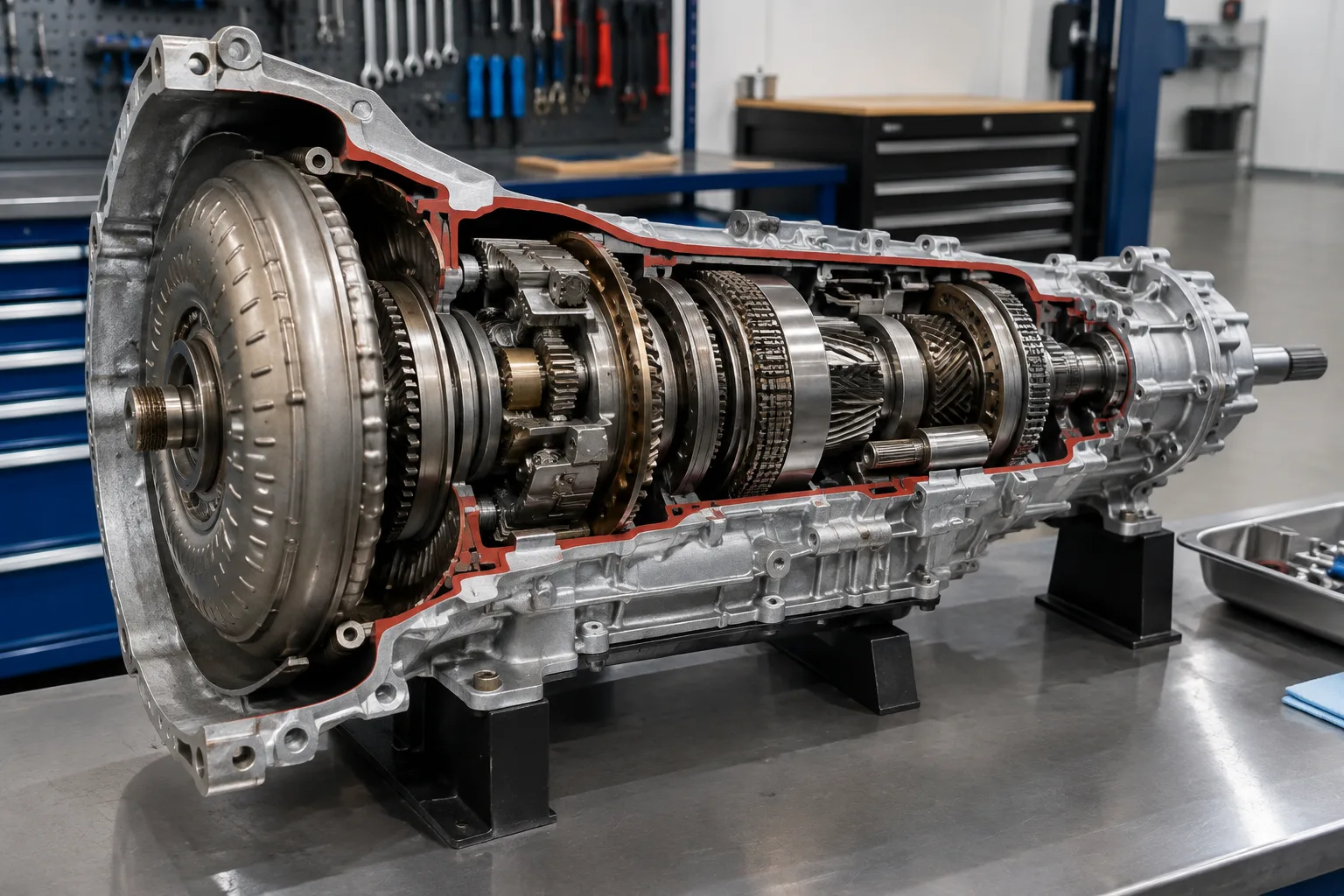

В классической схеме гидротрансформатор расположен перед механизмом передач. Внутри коробки работают планетарные ряды, фрикционные муфты и тормозные элементы. Гидроблок распределяет поток рабочей жидкости между исполнительными механизмами, а в коробке с электронным управлением ему помогают соленоиды.

Гидротрансформатор передает момент через жидкость

В гидротрансформаторе есть насосное колесо, турбинное колесо и реактор. Двигатель вращает насосное колесо, поток жидкости воздействует на турбинное и передает момент коробке. Реактор меняет направление потока и позволяет увеличивать момент на выходе при трогании.

Когда система управления замыкает блокировочную муфту, она создает механическую связь между двигателем и входом коробки. В этом случае момент передается не только потоком жидкости. Условия замыкания муфты зависят от конструкции и программы управления конкретной трансмиссии.

Планетарный ряд меняет передаточное отношение

Основные части планетарного ряда — солнечная шестерня, сателлиты с водилом и коронная шестерня. Ряд меняет соотношение скоростей на входе и выходе, когда фрикционные муфты соединяют одни элементы, а тормозные удерживают другие.

Разные комбинации таких связей дают передачи переднего хода и задний ход. Количество рядов и способ их соединения различаются в разных конструкциях, поэтому схема одной коробки не описывает устройство всех АКПП.

Гидроблок и соленоиды управляют переключением

Гидроблок АКПП — это корпус с каналами и клапанами, который направляет жидкость под давлением к нужным муфтам. Соленоид АКПП — электромагнитный клапан: по команде блока управления он влияет на поток или давление жидкости в контуре.

Фрикционной муфте нужно давление, чтобы соединить элементы передачи. Поэтому команда соленоидам не просто «включает следующую шестерню»: гидравлическая система должна согласовать размыкание одной связи с замыканием другой.

Как АКПП переключает передачи

При разгоне классическая автоматическая коробка меняет не сами шестерни, а связи между элементами планетарных рядов. В трансмиссии с электронным управлением решение принимает блок управления, а выполняет его гидравлическая система. Типичная последовательность выглядит так:

1. Блок управления оценивает сигналы датчиков, в том числе скорость автомобиля и нагрузку двигателя.
2. Система определяет передачу, необходимую для текущих условий движения.
3. Соленоиды меняют давление в каналах гидроблока.
4. Часть фрикционных элементов размыкается, а другая замыкается.
5. Планетарный механизм передает момент с новым соотношением скоростей на входе и выходе.

Это описание последовательности, а не схема управления конкретной модели. Порядок работы муфт и датчики, которые учитывает блок, зависят от конструкции коробки. Гидротрансформатор остается на пути момента, если его блокировочная муфта не создала механическую связь.

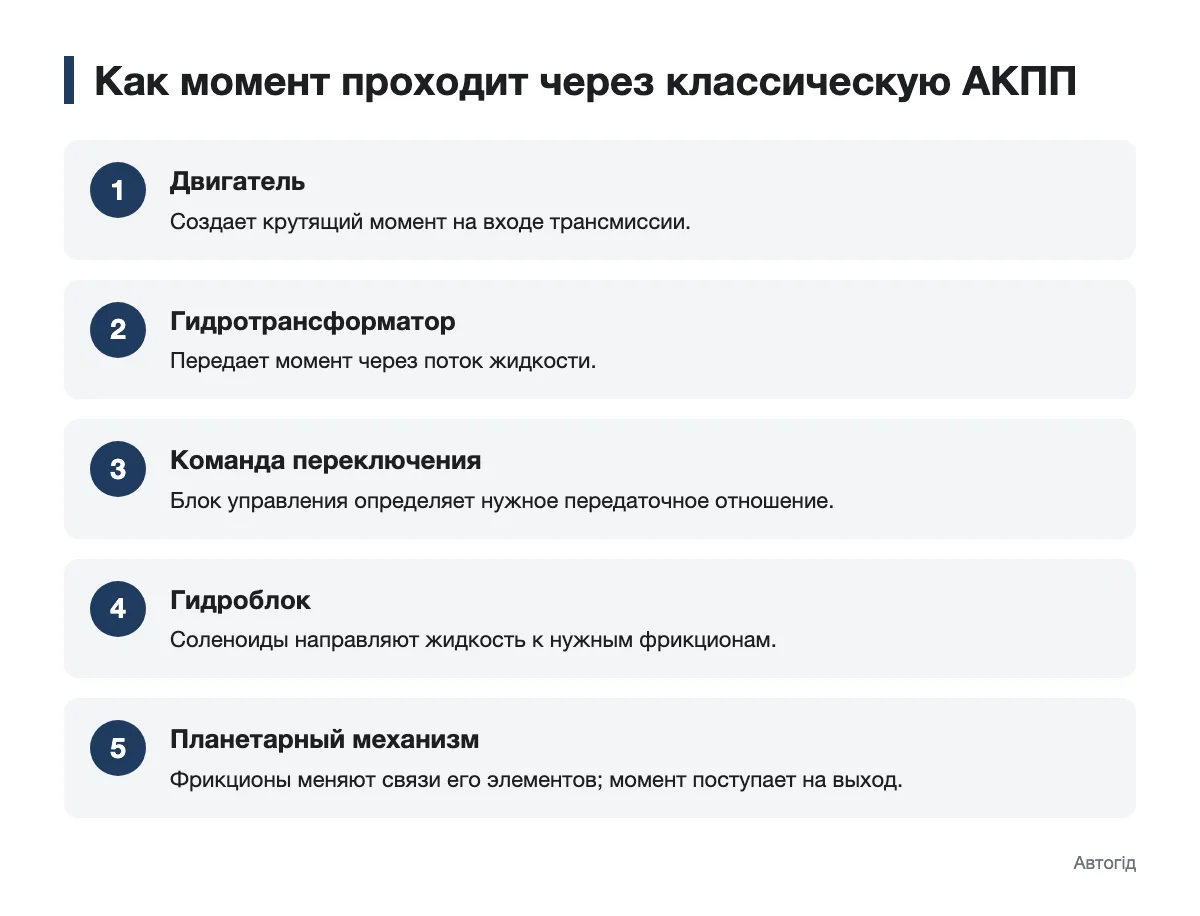

На схеме важно различать поток момента и управляющую команду. Момент проходит от двигателя через гидротрансформатор и механизм передач к выходу коробки. Команда блока управления поступает к соленоидам, которые меняют давление на фрикционных элементах.

Чем АКПП отличается от вариатора и робота

Слово «автомат» описывает способ управления передачами, но не всегда устройство коробки. Классическая АКПП использует гидротрансформатор и планетарные механизмы. Вариатор (CVT) меняет передаточное отношение без фиксированного набора ступеней, а роботизированная коробка автоматизирует работу механической трансмиссии.

Таблица сравнивает принципы, но не гарантирует одинаковое поведение всех моделей одного типа. Например, у ременного CVT есть шкивы с изменяемым рабочим диаметром, однако способ соединения вариатора с двигателем нужно проверять для конкретной конструкции. Подробнее о работе вариатора стоит читать отдельно от описания планетарных передач.

Роботизированная механическая коробка использует сцепление и механизм выбора передач вместо гидротрансформатора классической АКПП. В DCT работают два сцепления. При сравнении автомобилей устройство роботизированной трансмиссии стоит учитывать наряду с обозначением режима на селекторе.

«Буква D сообщает, что трансмиссия управляет движением вперед, но не раскрывает ее внутреннее устройство. Сначала выясните тип коробки, а затем сравнивайте ощущения от езды». — Ирина Соколенко, автор о вождении и документах

Что означают P, R, N, D и типтроник

В типичном селекторе P, R, N и D обозначают режимы стоянки, заднего хода, нейтрали и движения вперед. Это режимы работы, а не названия внутренних узлов. Правила их выбора и особенности парковки нужно сверять с инструкцией к автомобилю.

• P — стоянка: механизм блокировки удерживает выход трансмиссии;
• R — задний ход;
• N — нейтральное положение без передачи тяги на колеса;
• D — движение вперед с автоматическим выбором передач.

Режим типтроник позволяет водителю подавать команды на повышение или понижение передачи, например с помощью положений «+» и «−» селектора. Это не превращает гидравлическую АКПП в механическую коробку. Доступные передачи и реакция на команду зависят от системы управления конкретного автомобиля; правила использования режимов следует смотреть в отдельной инструкции по вождению.

Обслуживание АКПП и признаки неисправностей

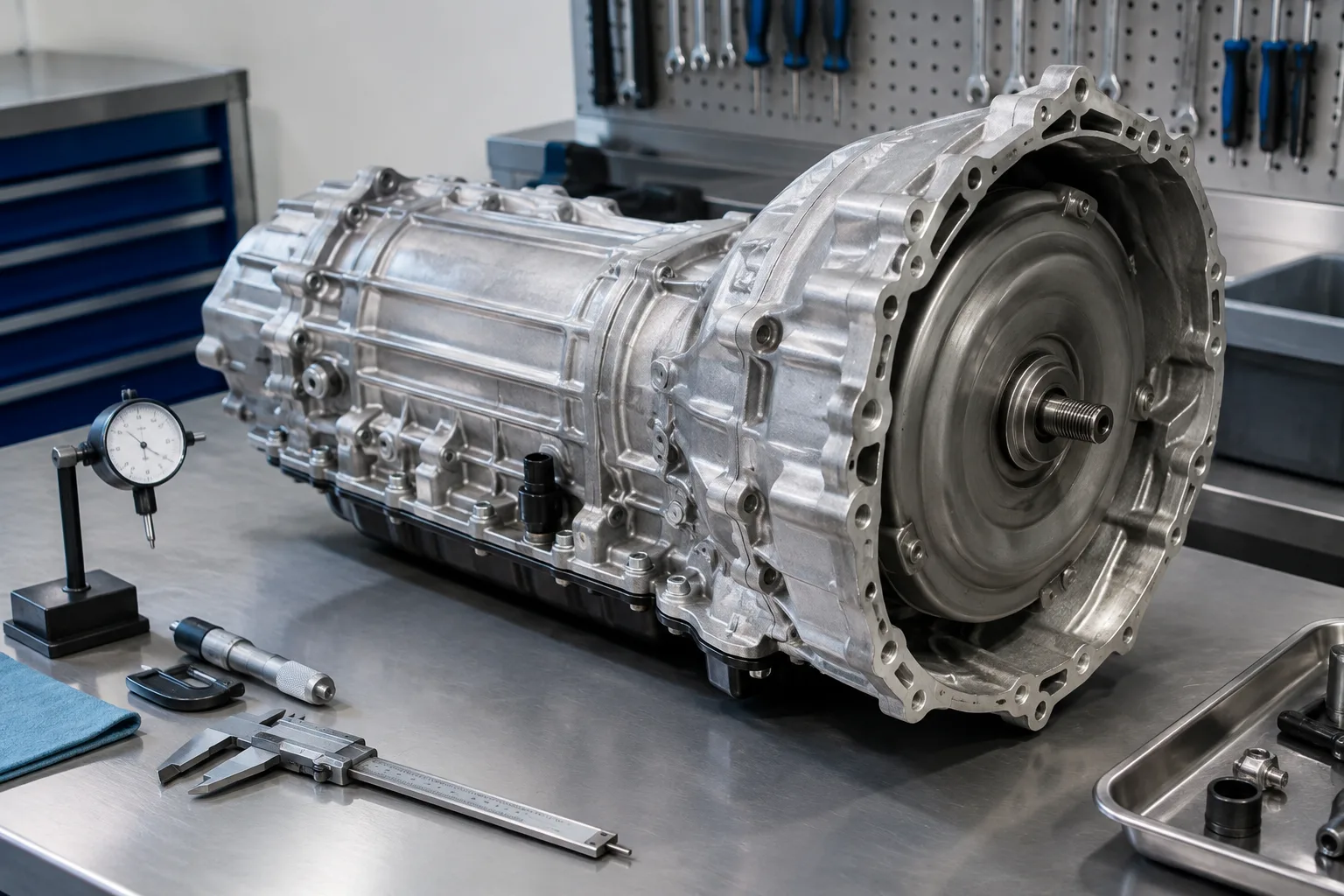

Для обслуживания сначала определите точную модель трансмиссии, а затем найдите регламент производителя автомобиля. В нем указаны спецификация рабочей жидкости, условия проверки уровня и порядок замены. Обозначения D или «АКПП» на селекторе недостаточно, чтобы выбрать нужную жидкость или процедуру.

Толчок при переключении, задержка после выбора D или R, пробуксовка и утечка жидкости — поводы для диагностики. Одинаковый толчок не указывает на какую-то одну деталь: проверка должна помочь отличить состояние жидкости, работу системы управления и механическую неисправность. Отметьте, при каких условиях проявляется симптом: во время трогания, переключения или после прогрева.

«Интервал замены жидкости я советую брать из инструкции именно к вашему автомобилю. Рекомендация для другой коробки не заменяет ее регламент». — Ирина Соколенко, автор о вождении и документах

Обращаясь в мастерскую, назовите модель автомобиля, тип коробки и условия появления симптома. Это поможет начать проверку с подходящей процедуры, а не с предположения о неисправном узле.

Как разобраться в автоматической коробке своего автомобиля

Чтобы понять устройство классической АКПП, достаточно проследить путь момента через гидротрансформатор, планетарный механизм и выход коробки. Гидроблок с соленоидами управляет фрикционными элементами, которые задают передачу. Определите тип трансмиссии по документации автомобиля, а режим движения и регламент обслуживания проверьте в инструкции к конкретной модели.
